EVC8001 USB<>RS-485 磁耦合隔离转换器
产品简介
EVC8001为USB转RS-485磁耦隔离转换器，采用Analog Device 公司基于芯片级变压器的iCoupler 磁耦合隔离方案。对比与传统的光电隔离方案，具有性能优、可靠性高、抗干扰能力强、功耗低、寿命长等诸多优点。
驱动下载
Windows 7 /8 /10 系统： cdm21228_setup.zip
Mac OS X 10.3 ~ 10.8：https://ftdichip.com/wp-content/uploads/2020/10/FTDIUSBSerialDriver_v2_2_18.dmg
Mac OS X 10.9 ~ 10.13：https://ftdichip.com/wp-content/uploads/2021/10/FTDIUSBSerialDriver_v2_4_2.dmg
Mac OS X 10.14：https://ftdichip.com/wp-content/uploads/2023/09/FTDIUSBSerialDriver_v2_4_4.dmg
Windows CE系统：http://www.ftdichip.com/Drivers/VCP.htm
Android系统：[4.0及以后直接支持]
Linux系统： [3.0 及以后的内核直接支持]
技术指标
| 项目 | 属性 |
|---|---|
| 波特率 | 300~460800bps |
| 隔离方案 | 采用ADI高性能磁偶隔离方案 |
| 输出接口 | 标准RS-485（半双工）、内置终端电阻 |
| 隔离电压 | 2500Vrms |
| 接口方案 | 超稳定FT230XS芯片 |
| 负载性能 | RS-485可挂接256个节点（如果负载支持） |
| 输出保护 | 防雷+TVS保护+滤波网络 |
| 供电范围 | 4.75～5.25V |
| 工作指示 | 供电指示、发送指示、接收指示 |
| 操作系统 | 支持Windows、Linux、MAC、Android、Windows CE |
| 工作温度 | -40℃～85℃工业级 |
| 保修政策 | 保修一年，终身成本维修 |
| 机械尺寸 | 70*45*24mm（长*宽*高） |

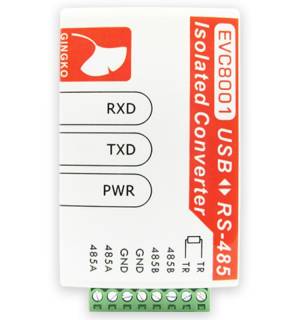

功能介绍
① 方头USB接口（USB_B型）：
通过USB线缆连接到计算机，为设备供电及通信
② LED状态指示：
RXD：接收指示灯 TXD：发送指示灯 PWR：电源指示灯
③ 接线端口：
TR：中端匹配电阻接线端口 485B：RS-485B信号（差分负信号），连线时B接B，本输出有两个同名，功能一样； GND：信号地，当通信距离较远时，可以把此端口接到线缆的屏蔽地上。本输出有两个同名，功能一样； 485A：RS-485A信号（差分正信号），连线时A接A，本输出有两个同名，功能一样；
终端电阻说明

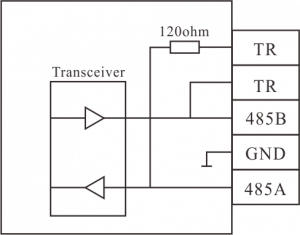

EVC8001内置120欧姆大功率终端电阻，其内部结构示意图（不包含保护电路）如下图所示。通过导线短接TR两端，即可使能内部终端电阻， 断开则禁用终端电阻。
物品清单
- EVC8001 USB↔RS-485磁耦合隔离转换器
- 高质量USB方口线缆
- 驱动光盘
- 说明书
