• 独特的13pin下载器调试接口，集成了CMSIS-DAP SWD调试口、USB-Blaster JTAG调试口和TTL串口，下载调试程序告别零乱接线烦恼
• CMSIS-DAP下载器，支持Cortex-M0/M1/M2/M3/M4/M7内核器件
• USB-Blaster下载器，支持Altera所有CPLD/FPGA器件
• USB Type C接口连接计算机
• 支持USB转TTL/RS232/RS485/RS422等多种串口通信协议，绿端子连接串口
• 3.3V & 5V电压输出
• 2个USB输出接口
• 支持标准导轨卡扣安装

① 13pin下载调试口线序

② RS-232接口(三线模式)，连接方式为交叉相连。连线时，其连接方式为：

 RXD：RXD接TXD
 TXD：TXD接RXD
 GND：GND接GND

③ TTL接口，连接方式为交叉相连。连线时，其连接方式为：

 RXD：RXD接TXD
 TXD：TXD接RXD
 GND：GND接GND

④ RS-485/422复用接口：

●当作为RS-485使用时，连接方式为直连：
    T-/B：RS-485B信号（差分负信号），B接B
    T+/A：RS-485A信号（差分正信号），A接A
    R-/R+悬空
●当作为RS-422使用时，连接方式为交叉相连：
    T-/B：422发送负信号，T-接R-
    T+/A：422发送正信号，T+接R+
    R-：422接收负信号，R-接T-
    R+：422接收正信号，R+接T+

⑤ LED状态指示：

 ARM：ARM程序下载指示灯
 FPGA：FPGA程序下载指示灯
 TXD：发送指示灯
 RXD：接收指示灯


① 部分核心板上未使用TRLINK调试接口的，需搭配iTool转接板使用(13pin转双6pin)，其中UP端接iTool下载器，DOWN端接核心板下载口，SWD为ARM下载口，BLASTER为FPGA下载口。

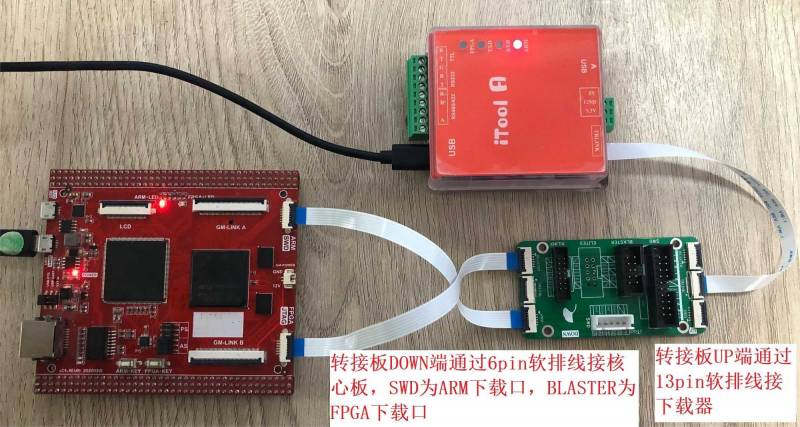

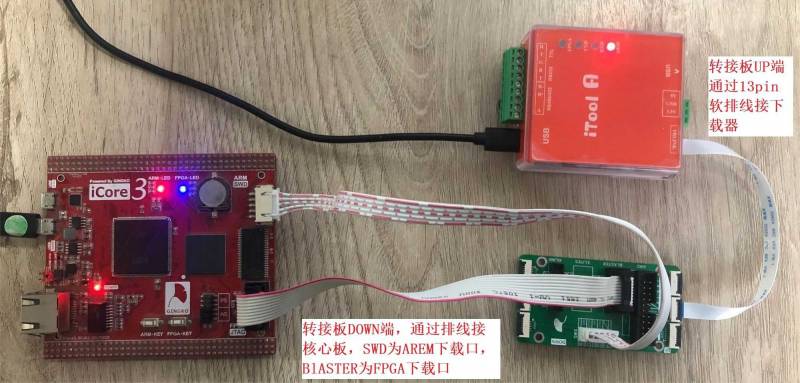

接iCore3

接iCore4

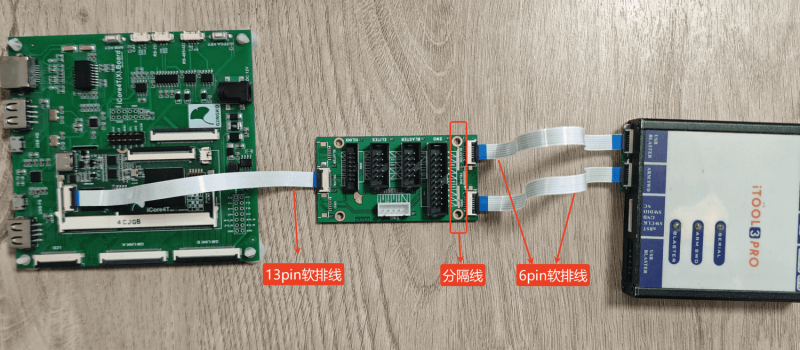

② 对于核心板上有TRLINK调试接口，但是没有iTool A下载器的，需搭配iTool转接板(双6pin转13pin)使用，其中UP端接下载器，DOWN端接核心板。
