1. 了解GD32 DAC结构
2. 了解GD32 DAC特征
3. 了解 DAC特征和应用领域
4. 掌握 GD32固件库中DAC属性的配置方法
5. 掌握KEIL MDK集成开发环境使用方法

1. iCore3L 双核心板
2. JLINK（或相同功能）仿真器
3. Micro USB线缆
4. Keil MDK 开发平台
5. 装有WIN XP（及更高版本）系统的计算机

GD32 DAC简介

• GD32的数字/模拟转换器可以将 12 位的数字数据转换为外部引脚上的电压输出。数据可以采用 8 位或12 位模式，左对齐或右对齐模式。当使能了外部触发，DMA 可被用于更新数字数据。在输出电压时，可以利用 DAC 输出缓冲区来获得更高的驱动能力。两个DAC可以独立或并发工作。

DAC主要特征

• 8 位或 12 位分辨率，数据左对齐或右对齐；
• DMA 功能并带有下溢错误检测；
• 同步更新转换；
• 外部事件触发转换；
• 可配置的内部缓冲区；
• 输入参考电压 VREF+；
• 噪声波发生器（LSFR 噪声模式和三角噪声模式）；
• 双 DAC 并发模式。

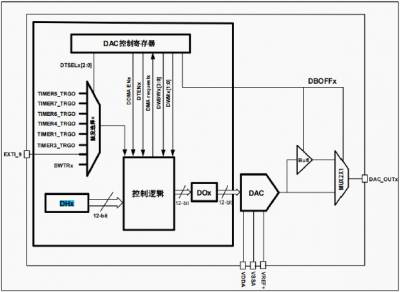

• DAC结构框图如图所示：

DAC数模转换

• 如果使能外部触发（通过设置DAC_CTL寄存器的DTENx位），当已经选择的触发事件发生，DAC保持数据（DACx_DH）会被转移到DAC数据输出寄存器（DACx_DO）。否则，在外部触发没有使能的情况下，DAC保持数据（DACx_DH）会被自动转移到DAC数据输出寄存器（DACx_DO）。

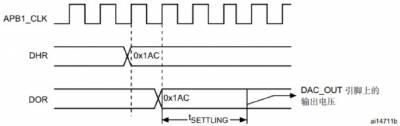

• 当DAC保持数据（DACx_DH）加载到DACx_DO寄存器时，经过tSETTLING时间之后，模拟输出变得有效，tSETTLING 的值与电源电压和模拟输出负载有关，具体时序如图所示。

• 本实验基于GD32使PA4端口处输出特定的电压值为例，硬件连接示意图如下图所示：

1. 把仿真器与iCore3L的SWD调试口相连（直接相连或者通过转接器相连）；
2. 把iCore3L通过Micro USB线与计算机相连，为iCore3L供电；
3. 打开Keil MDK 开发环境，并打开本实验工程；
4. 烧写程序到iCore3L上；
5. 也可以进入Debug 模式，单步运行或设置断点验证程序逻辑。

用万用表直流档测量 PA4端口直流电压值，其结果如图所示，输出电压为1.979V，基本接近2.00V。
