版本 日期 作者 修改内容
V1.0 20190829 sean 初次建立

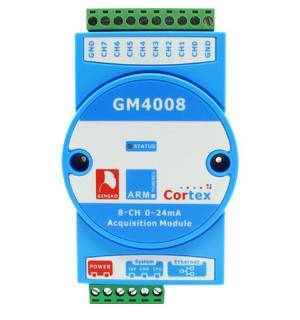

GM4008 8通道0-24mA电流采集模块

产品简介

GM4008 8通道0-24mA电流采集模块(以下简称模块)采用全电气隔离方案,配合高性能微处理器及8通道12位ADC在较小的体积下完成了电流测量功能。

模块内置高性能电源变换电路,供电电压范围宽至7.5V~36V且效率高达90%以上。此特性为长时间使用的电源稳定性提供保障。模块内置1500V双隔离电源模块,使得供电输入、模拟测量电路及通信接口三者之间相互隔离,此特性为测量精度、模块稳定性及通用性提供保证。

模块内置百兆以太网电路,可完成远距离0~24mA数据采集功能。长时间使用稳定可靠、抗干扰强、不掉线。

模块内置32位的高性能ARM微处理器,它不但完成8通道、12位电流采集,而且支持固件升级功能,为后期功能升级和bug修复提供技术保证。

相关资料下载

一、主要特性

1、测量精度为±0.1%FS±0. 01mA;
2、8通道被测量电流输入;
3、可输入0 ~24mA、0 ~20mA及4 ~20mA;
4、采集数据更新率 10次/秒;
5、供电电源输入范围7.5V~36V;
6、内置高性能电源变换电路,效率高达90%以上,长期工作不发热;
7、供电输入、模拟测量通道、通信接口三部分全电气隔离,不但保证安全性,更能保证测量稳点性;
8、内置百兆以太网电路,性能强,稳定性高;
9、通信接口、校准参数全程控配置,智能化程度高;
10、支持浏览器访问,方便快捷;
11、标准Modbus-TCP协议,可与PLC、HMI等设备连接;
12、标准亚当模块,导轨安装。

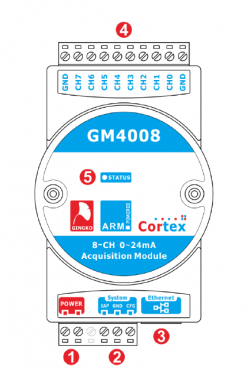

二、接口说明

①电源接口:

 不分极性的供电接口,输入电压为直流7.5V~36V。

②系统功能接口(标注为System):

 IAP:即在应用编程(InApplication Programming)功能。通过导线短接IAP与GND信号,进入模块固件升级状态。
 CFG:即配置(Configure)功能。通过导线短接CFG与GND信号,进入配置状态。
 GND:辅助地信号,用于辅助CFG 和IAP与GND 短接后,进入相应功能。

③百兆以太网接口(标注为Ethernet):

 以太网接口,连接器为RJ45形式,可直接连接计算机网络接口或者路由器网口。

④模拟信号(电流)输入端:

 0~24mA被测电流输入端,此连接器包含8个输入通道与两个GND端子。两个GND端子内部连接在一起。CH0~CH7 为8个电流输入通道,电流总是从某个通道输入并经过采样电阻从GND端流出。

⑤LED指示:

 三色(红、绿、蓝)LED状态指示灯。

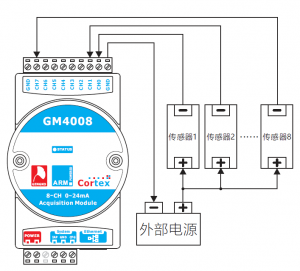

三、与两线制传感器连接

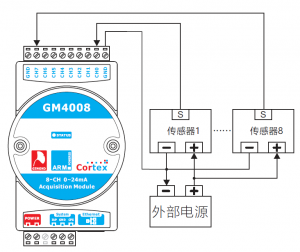

四、与三线制传感器连接

五、技术指标及默认参数

属性 性能或指标
输入范围 0~24mA
ADC参数 8通道,12位
测量精度±0.1%FS±0.01mA
分辨率0.01mA
转换速度10SPS
供电电压直流7.5V~36V
功耗 1.2W
隔离方式供电、接口、测量通道全隔离
隔离电压1500Vdc
程控接口百兆以太网接口
兼容速度10M/100M以太网
通信协议Modbus-TCP
工作温度-40℃~85℃
采样电阻100欧姆
机械尺寸125mm*70mm*26mm
重量净重95g;含包装重量185g
安装模式标准DIN导轨安装
默认参数IP地址:192.168.0.10
子掩码:255.255.255.0
端口号:502
从地址:1

六、Modbus-TCP寄存器说明

本模块包含24个寄存器,每通道占用3个。它们均映射到modbus协议里保持寄存器内。寄存器列表如下表所示。

地址 名称 类型
40001通道0 寄存器A1只读(R)
40002通道0 寄存器A2只读(R)
40003通道0 寄存器B 只读(R)
40004通道1 寄存器A1只读(R)
40005通道1 寄存器A2只读(R)
40006通道1 寄存器B 只读(R)
…… …… 只读(R)
40024通道7 寄存器B 只读(R)

为了方便用户使用,模块采用两种方式表达测量值,分别为:

1.正数、小数分离模式
地址40001寄存器为通道0测量值的整数部分;地址40002寄存器为通道0测量值的小数部分,可以通过下面公式得到测量值。
测量值(mA) = value[40001] + value[40002] /100
例:若40001寄存器值为5,40002寄存器值为600,则:测量值 = 5 + 600/100 = 5.6 mA

2.放大100倍整数模式
地址40003寄存器是通过通道0测量值的第二种表示方法,采用模拟量放大一百倍映射,此寄存器存储值为有符号整数。根据寄存器得到测量值的计算公式如下:
测量值(mA) = value[40003] /100

以上公式以通道0为例计算,其他通道方法类似。更详细的说明可参考GM4008用户手册。

七、参数配置及固件升级

模块内置参数配置与固件升级功能,只需要把相应配置引脚与GND短接并对模块重新上电,即可进入参数配置或固件升级模式。参数配置或固件升级是通过浏览器完成的,可通过计算机、手机、平板电脑等完成此操作。进入相应模式并联网后,只需要访问http://192.168.0.10即完成相应操作。详细步骤请参考GM4008使用说明。

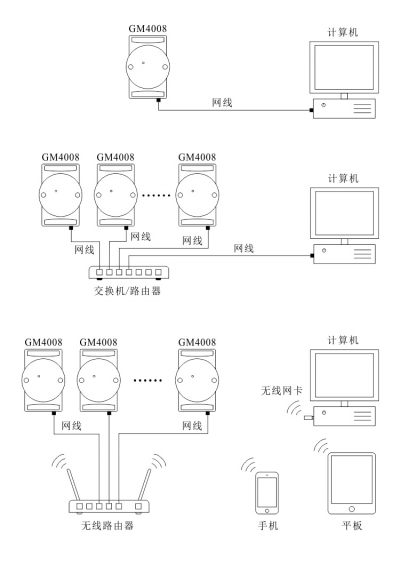

八、组网模式

九、配套软件及固件下载

1、固件说明
固件版本:V4.2.1.1
编译日期:2019/08/24
固件名称:update.bin

2、固件版本说明
更新网页联系方式。
更改MAC地址数据格式(由10进制数据更新为16进制数据)

3、固件下载
链接:gm4008_firmware_20190824.zip
