实验十九：使用JTAG UART终端打印信息
一、 实验目的与意义
- 了解JTAG UART的工作原理。
- 掌握JTAG UART使用方法。
- 掌握QuartusII的使用方法。
二、 实验设备及平台
三、 实验内容
第一部分 硬件部分

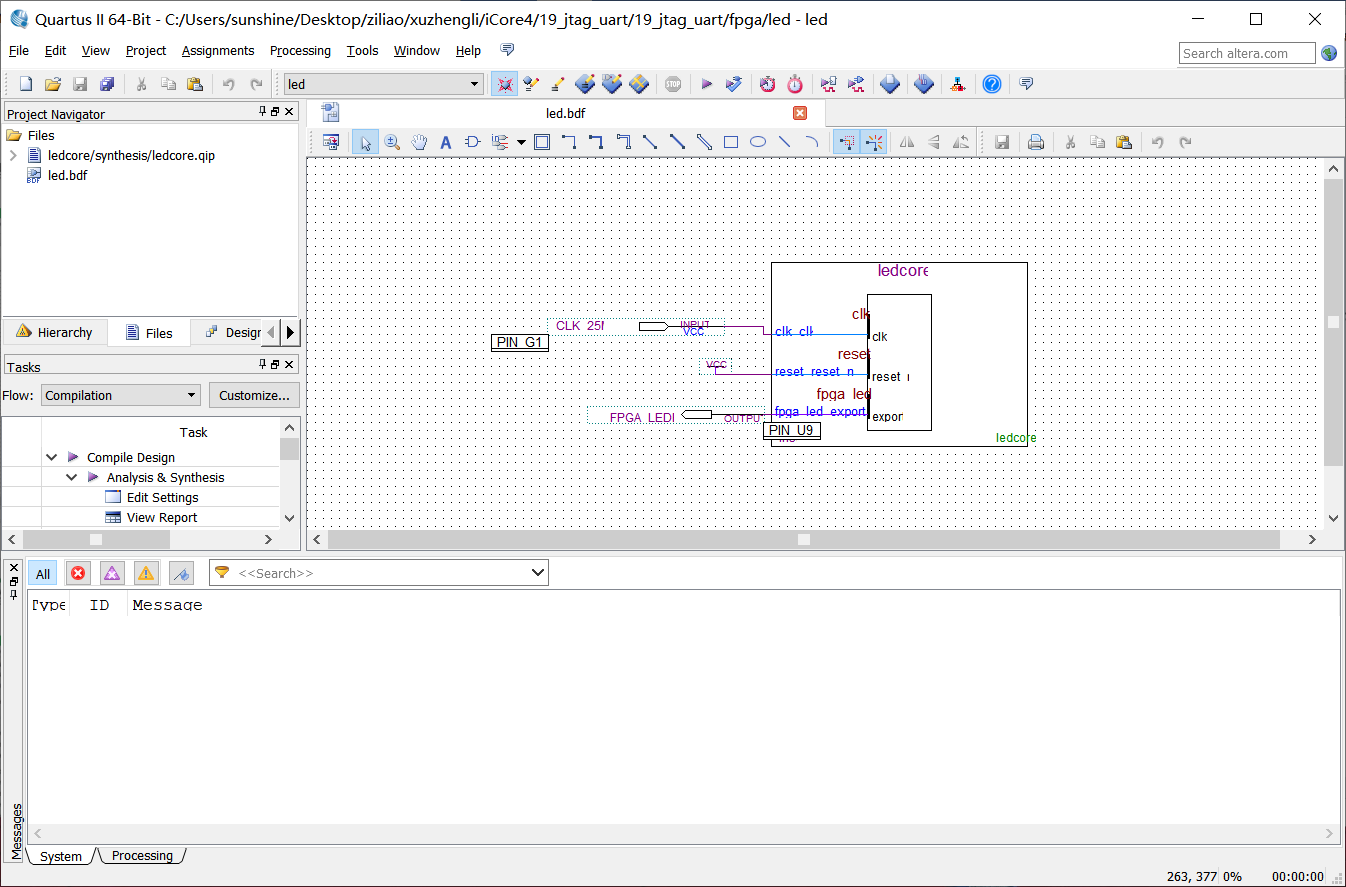

1、首先打开实验十八里面建立的工程（所有路径保持不变），如图所示：

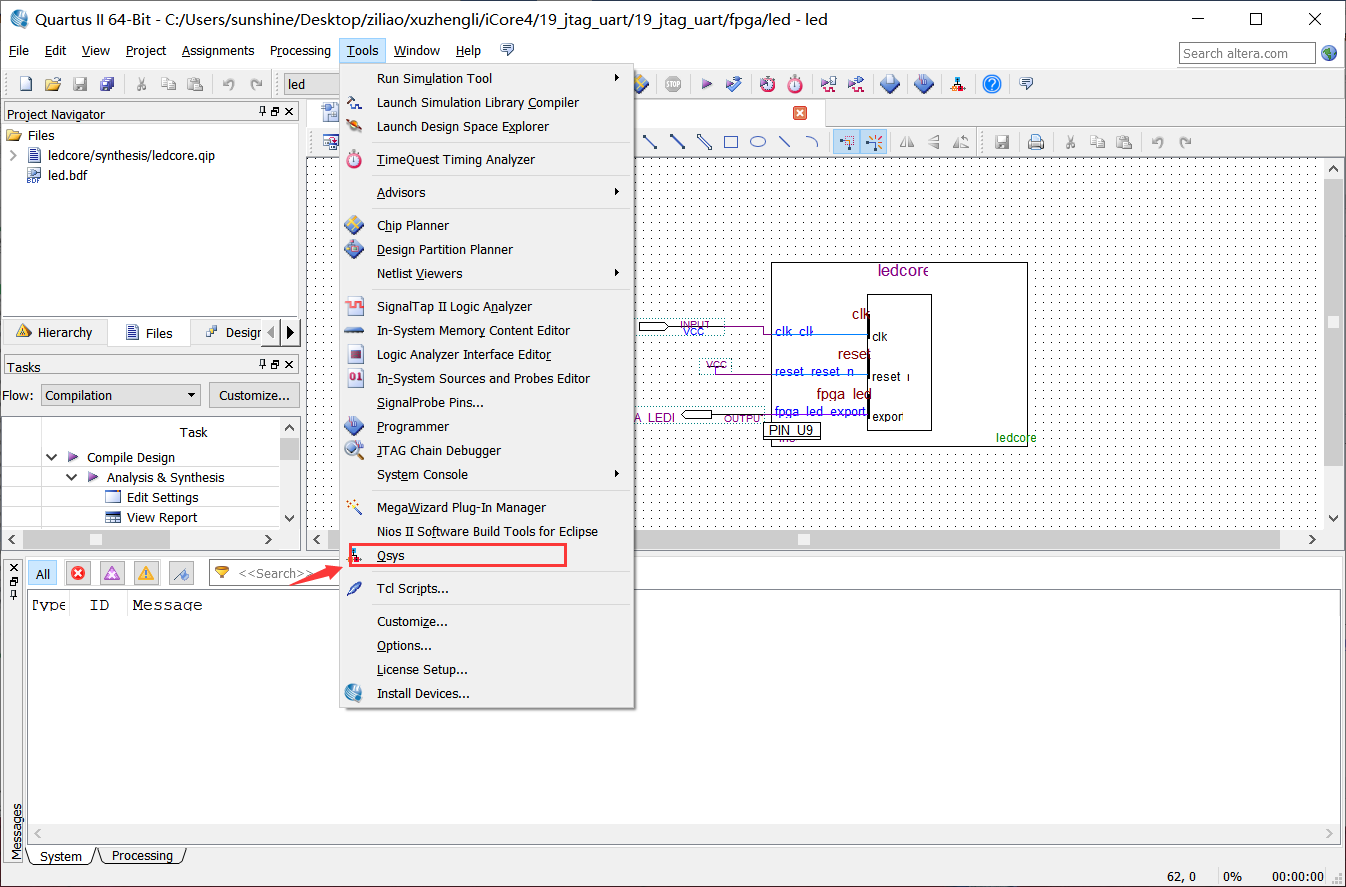

2、选择Tools→Qsys，如图所示：

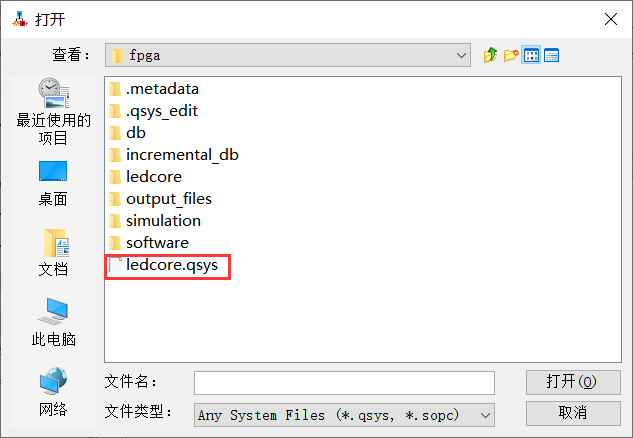

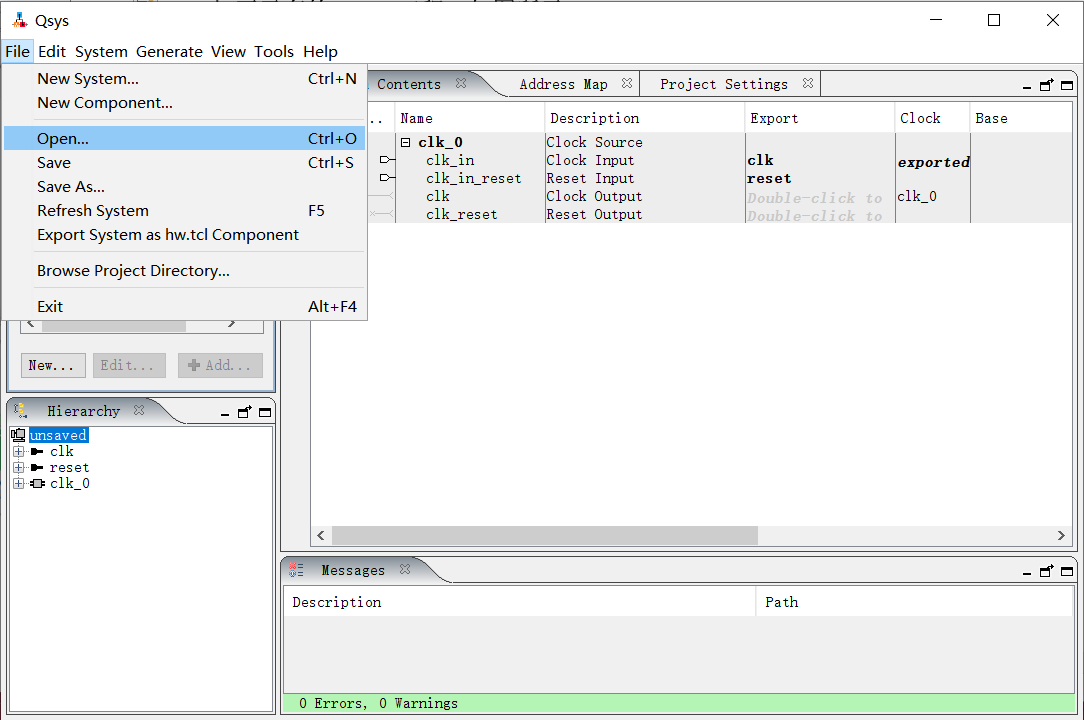

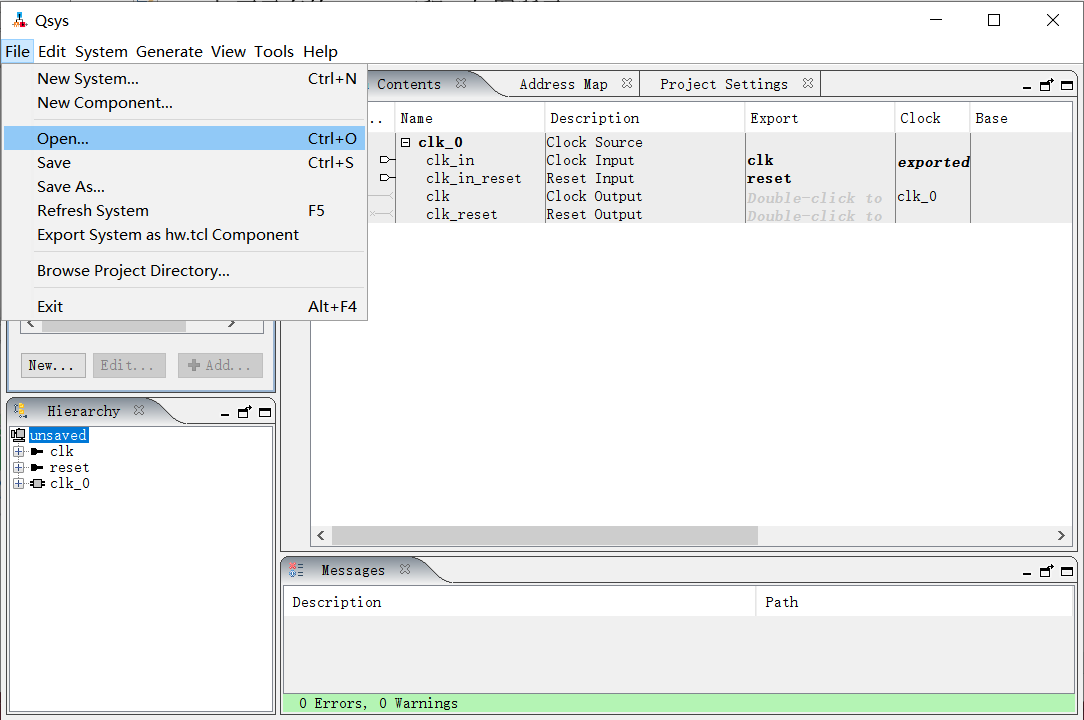

3、打开已有的noisII工程，如图所示：
4、进入后界面如图所示：

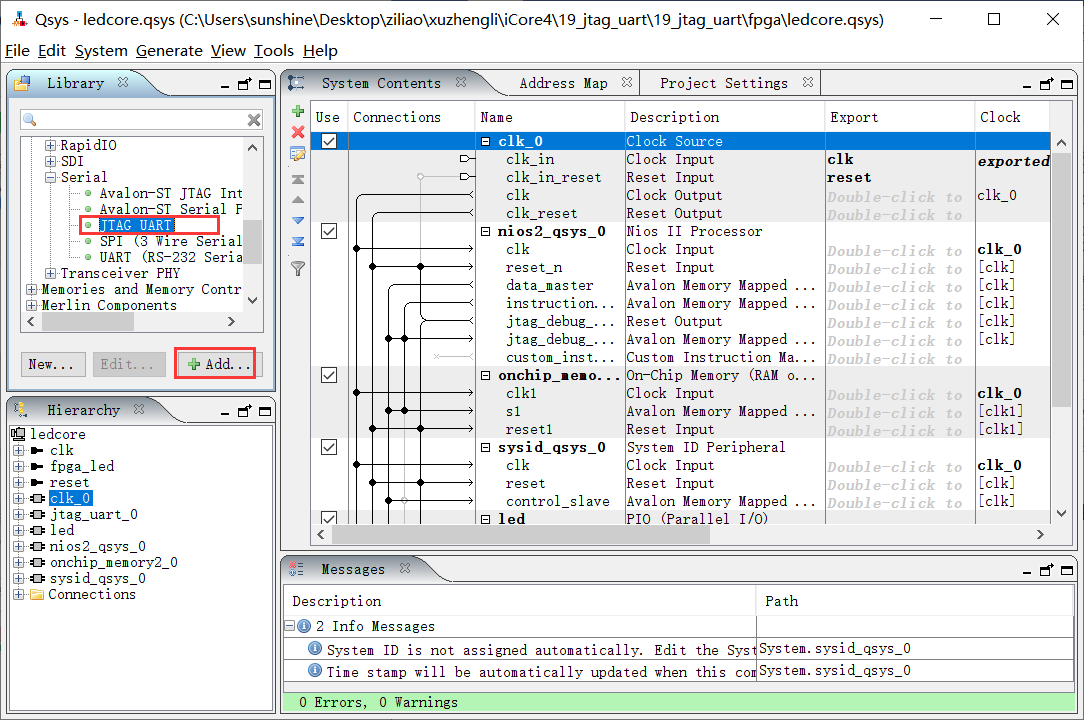

5、在界面左侧选择Interface Protocols→Serial→JTAG UART,然后点击添加。

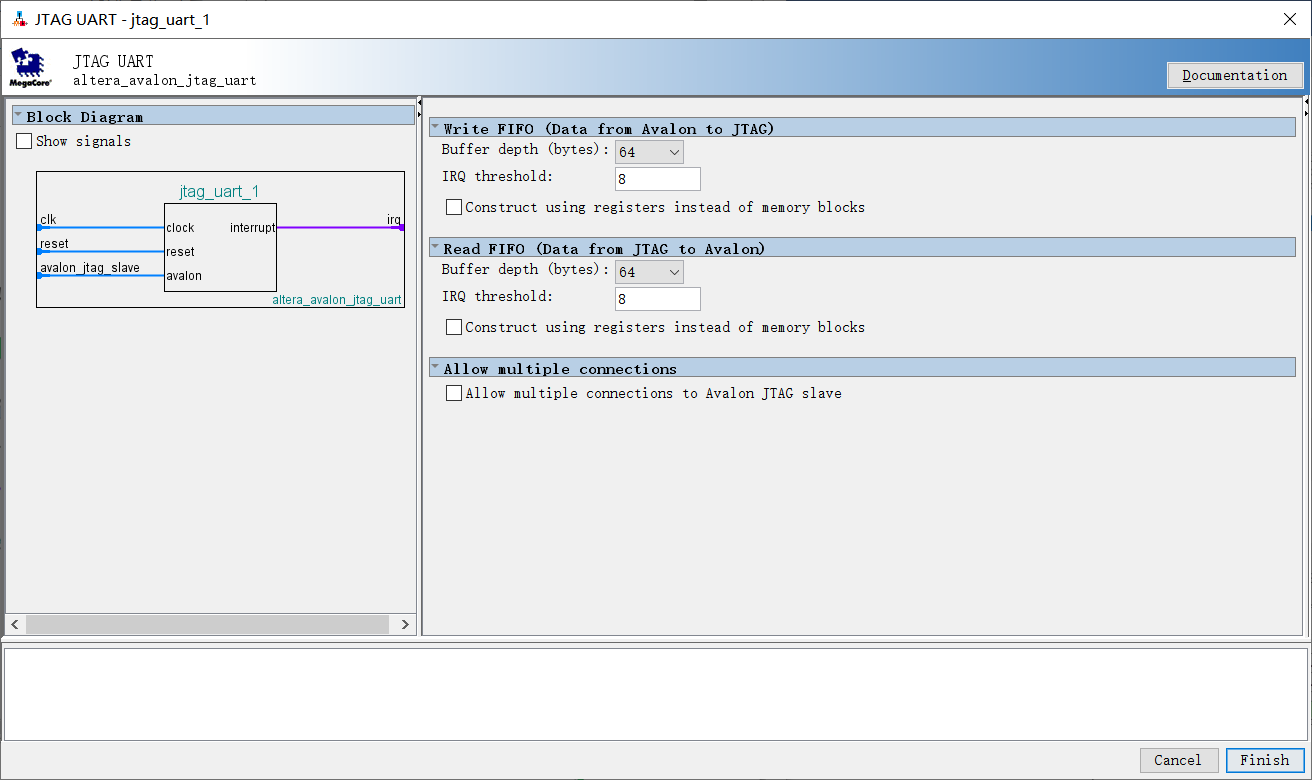

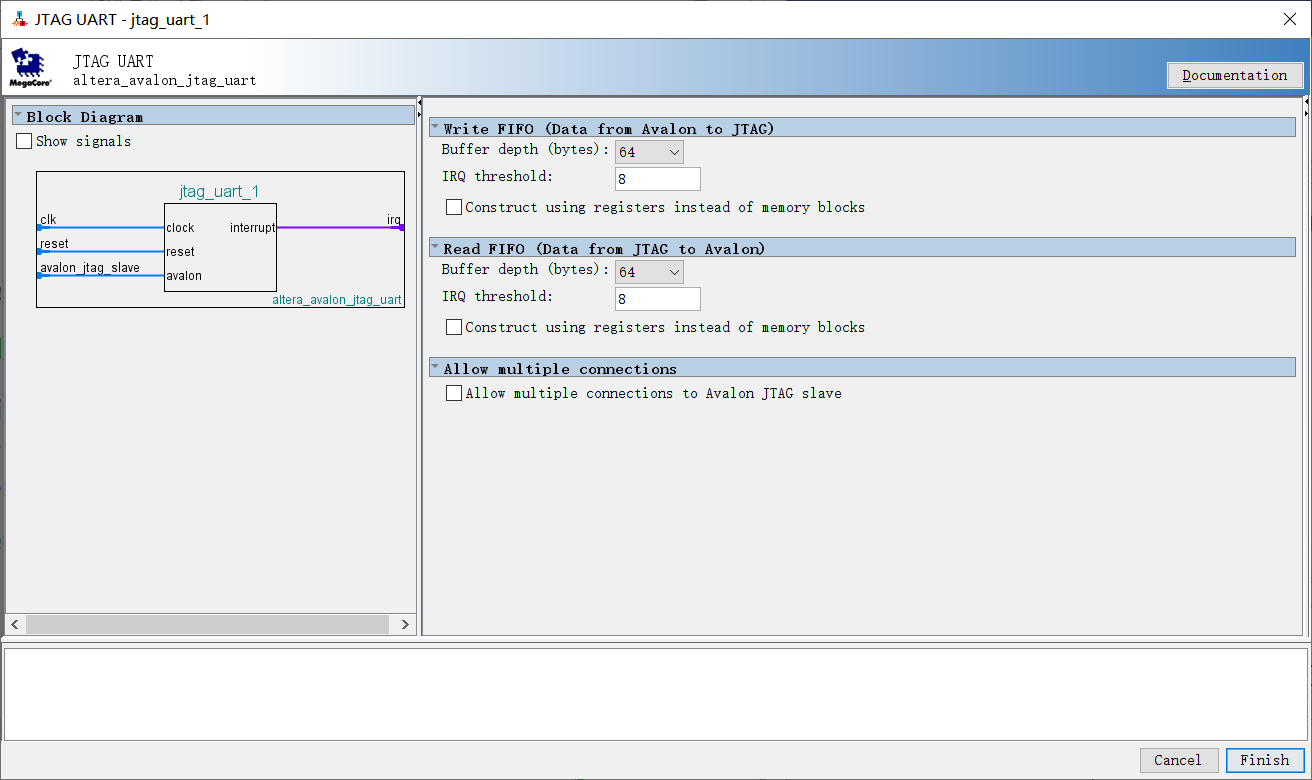

6、直接finish即可，如图所示。

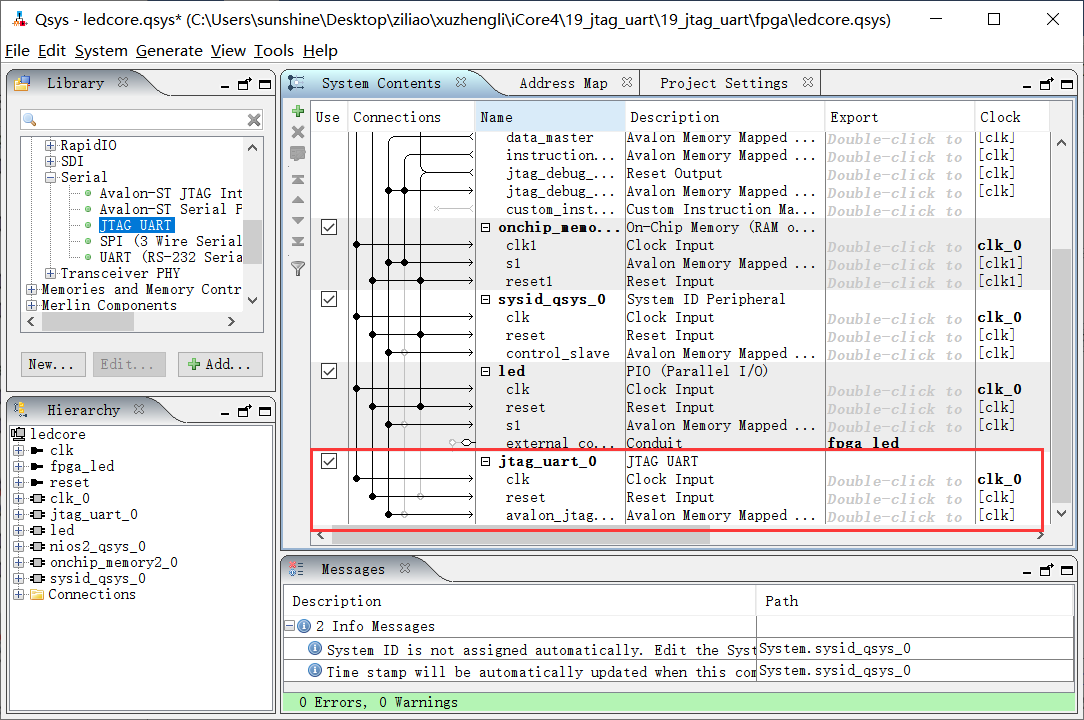

7、添加成功后界面如图所示：

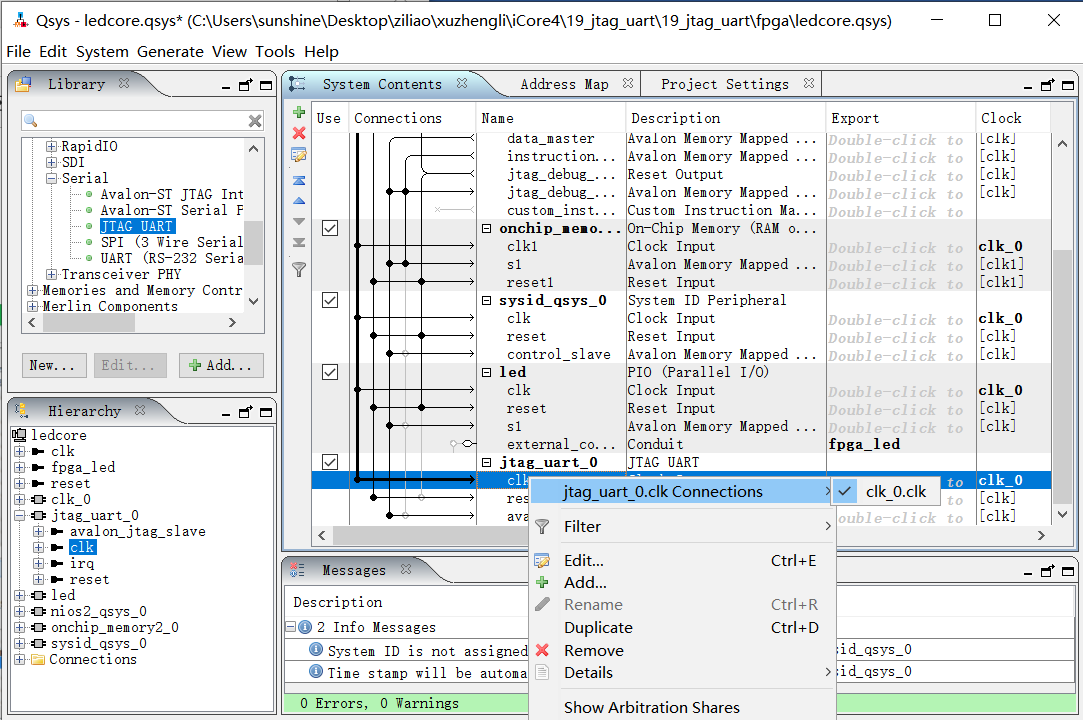

8、下面开始连接时钟线，右击jtag_uart_0下面的clk与clk_0连线：

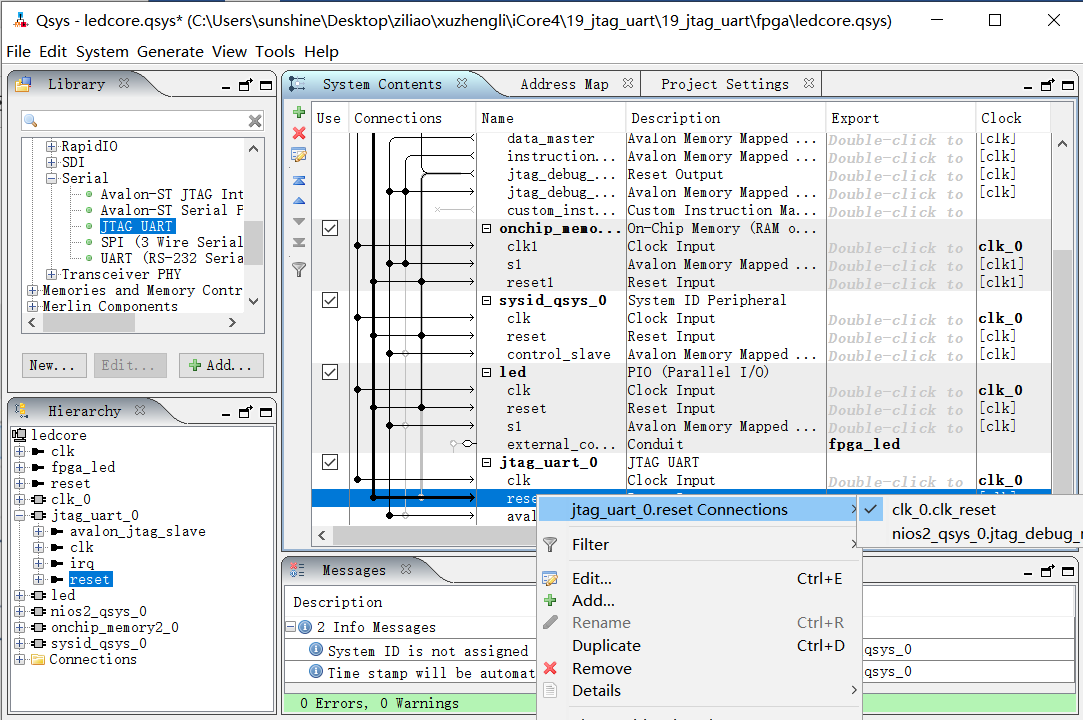

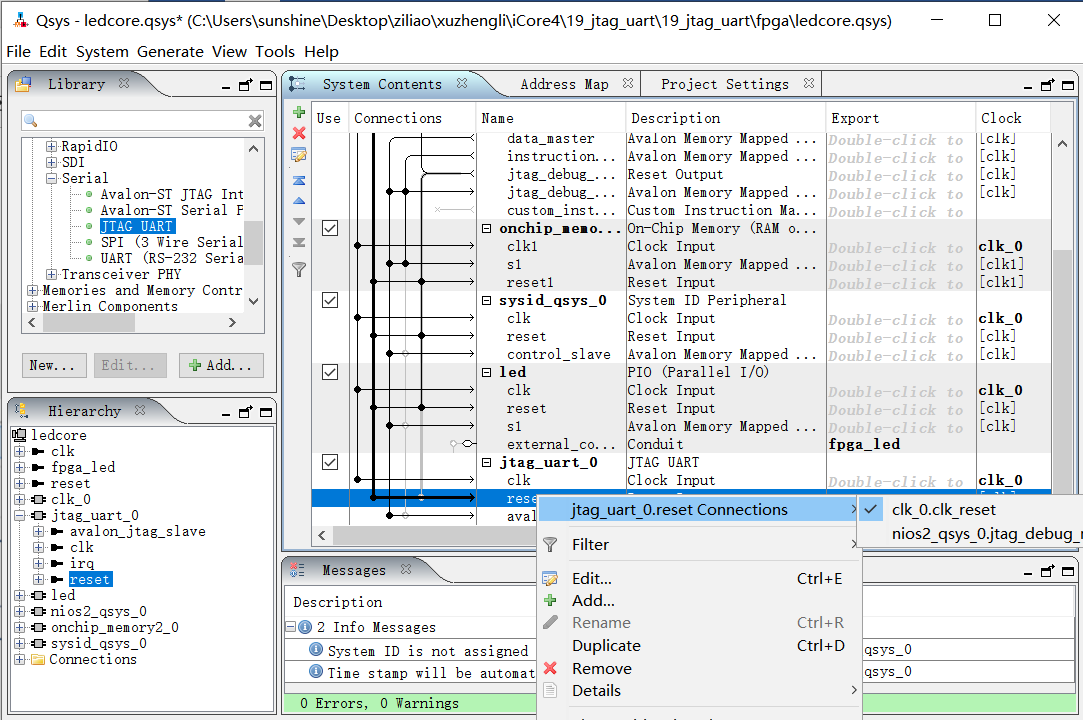

9、连接时钟复位线，如图所示：

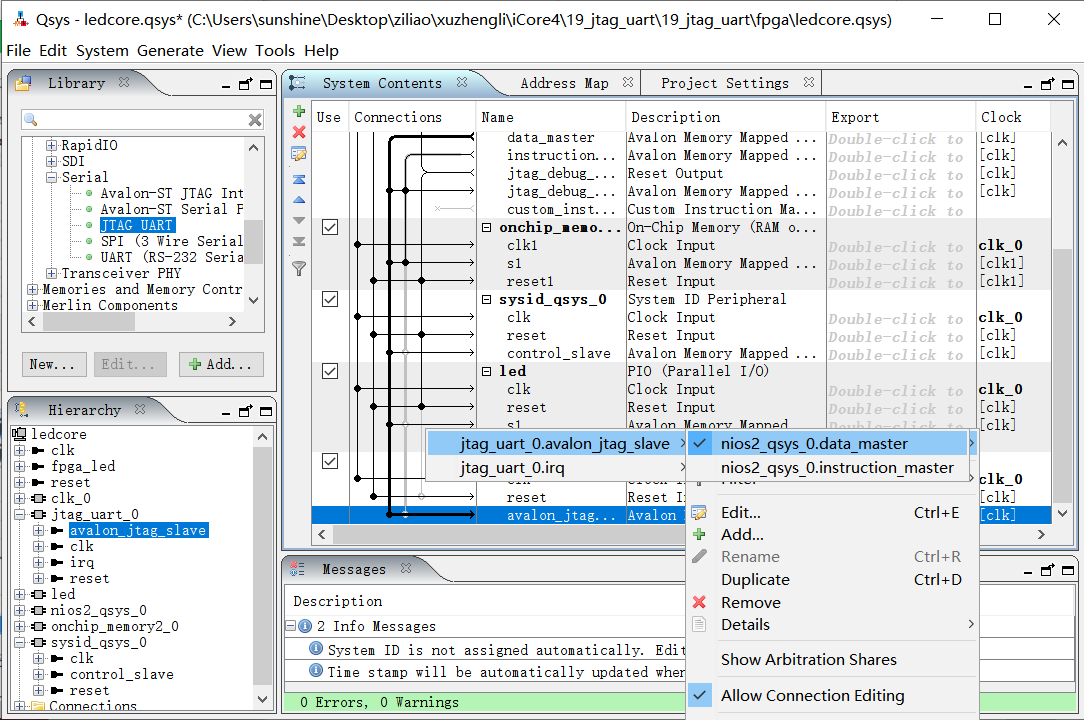

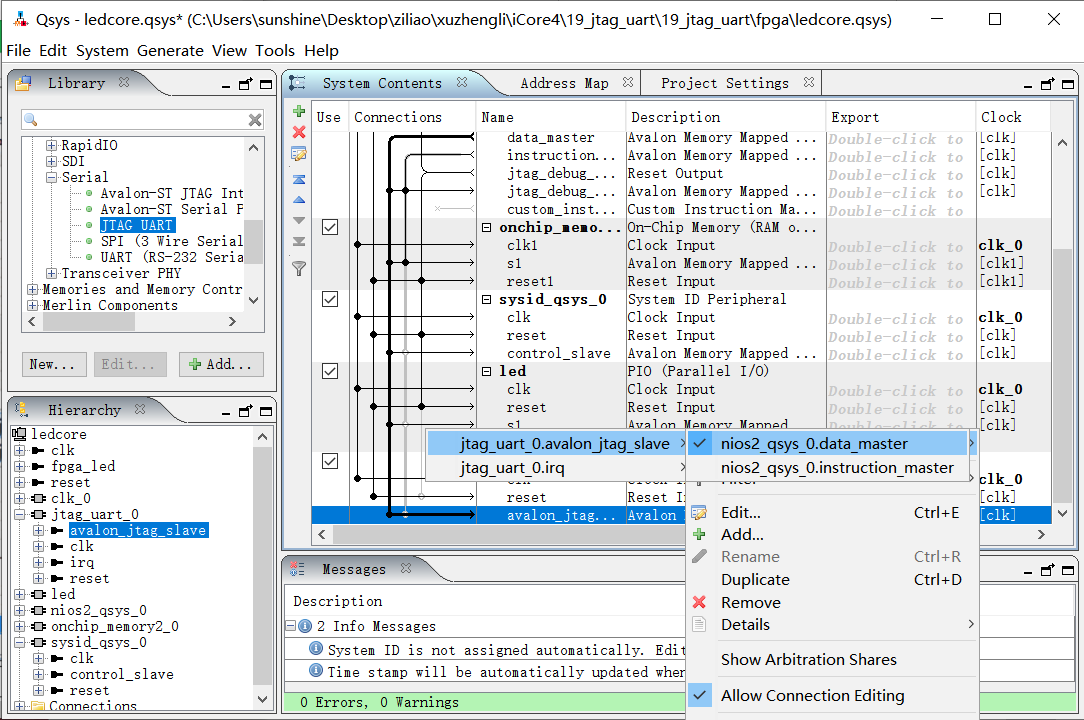

10、连接niosII的数据线，如图所示：

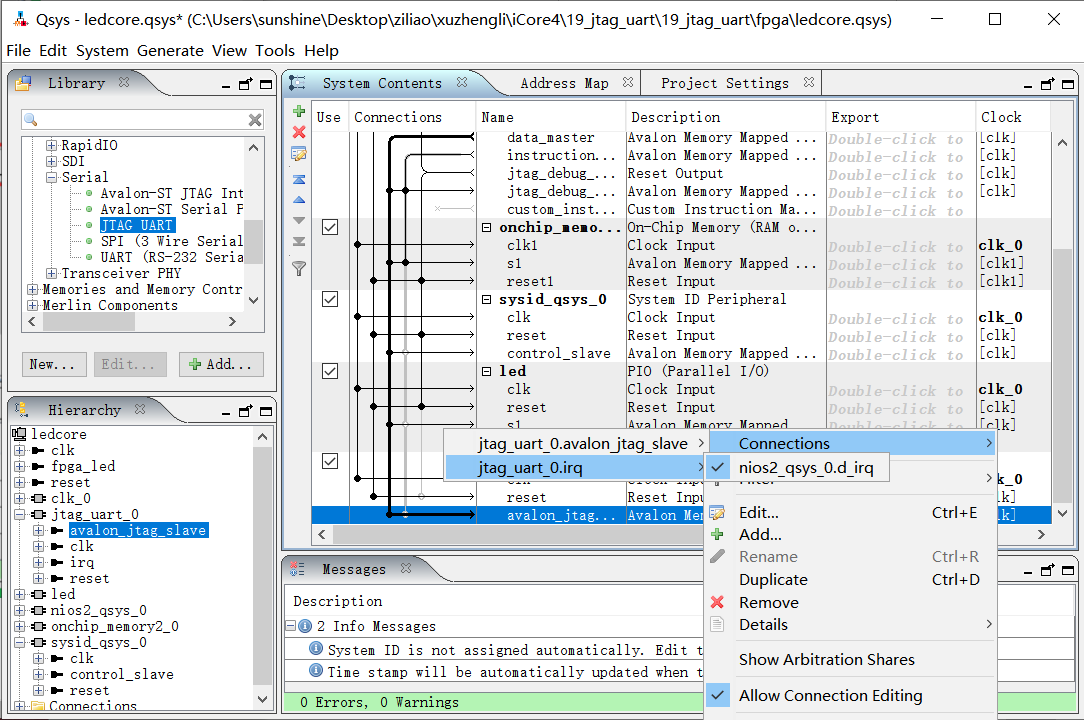

11、连接中断控制线，如图所示：

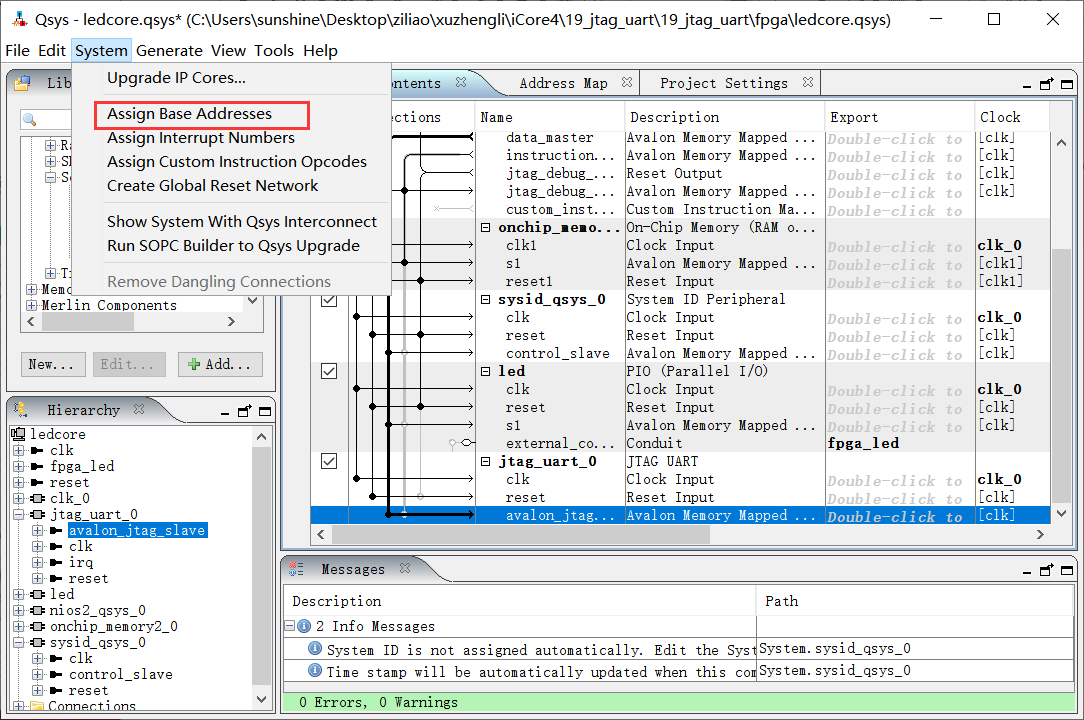

12、点击System→Assign Base Address重新分配基地址，如图所示：

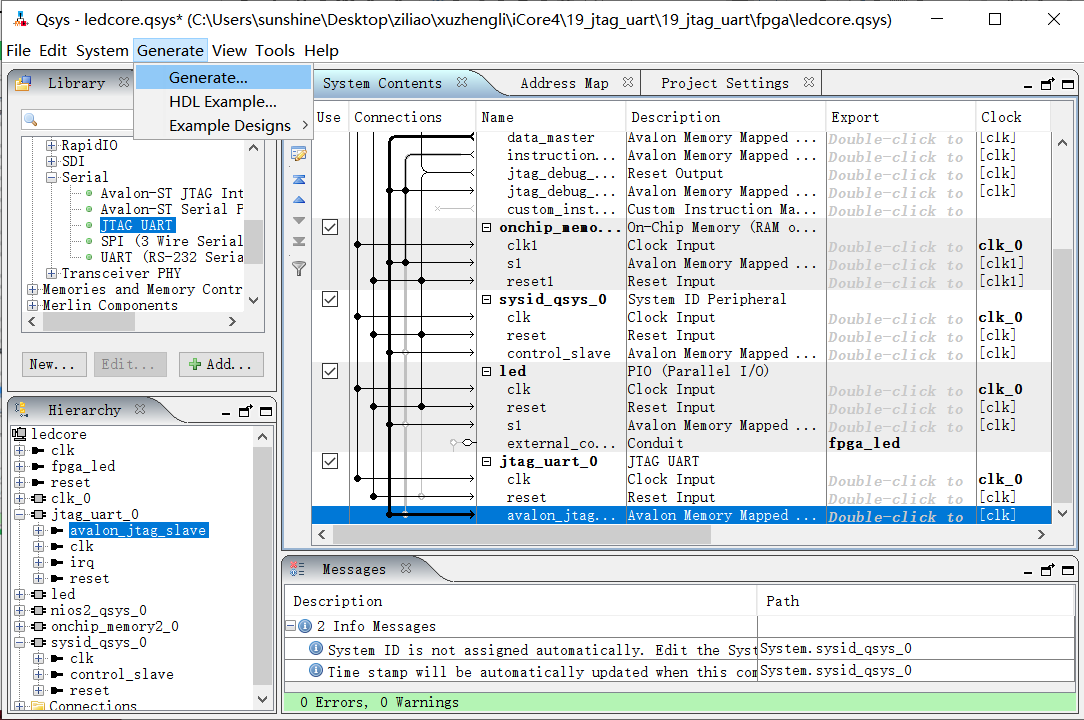

13、选择菜单栏中的Generate→Generate,重新编译：

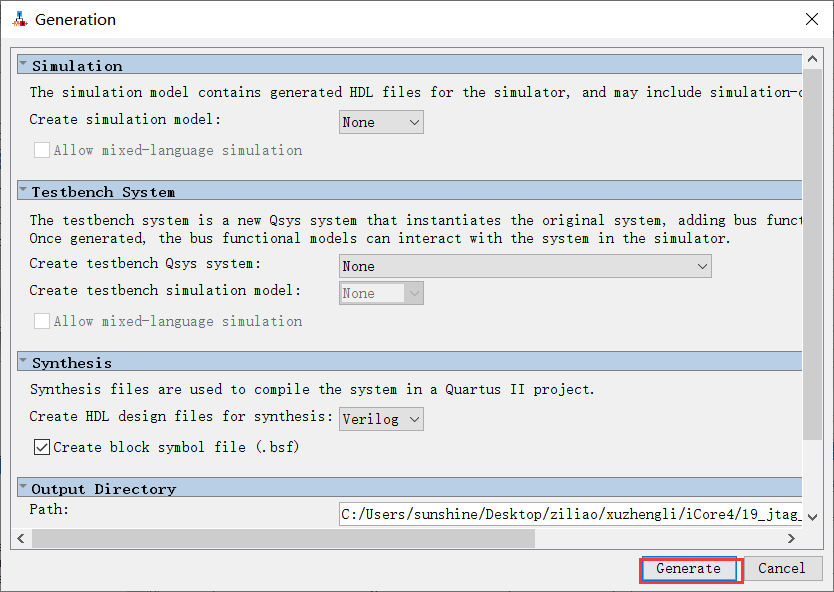

14、点击Generate开始编译，如图所示：

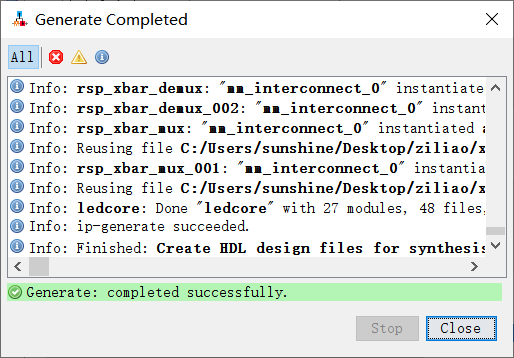

15、直接点击关闭即可：
16、关闭Qsys窗口，回到QuartusII主界面，重新编译整个工程，然后把程序下载进FPGA中。
至此，硬件部分已经完成了，接下来就是软件部分了。
第二部分 软件部分

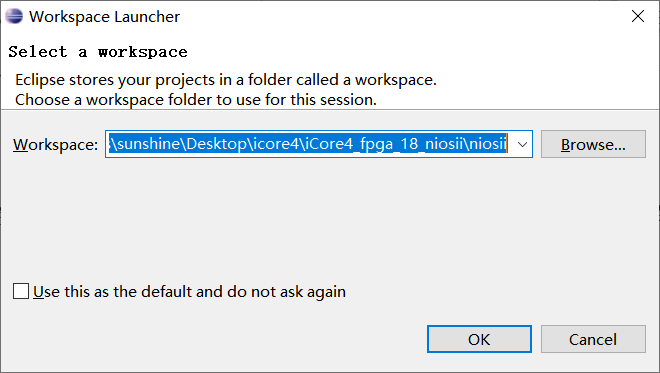

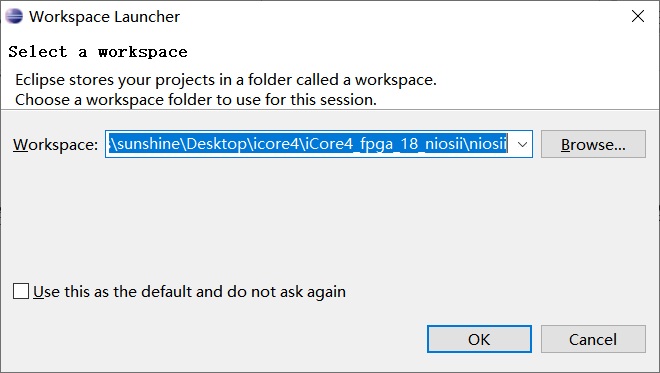

1、点击菜单栏中的Tools→NiosII Software Build Tools for Eclipse,打开NIOS 软件，选择正确的路径（与QuartusII工程路径一致），点击OK。

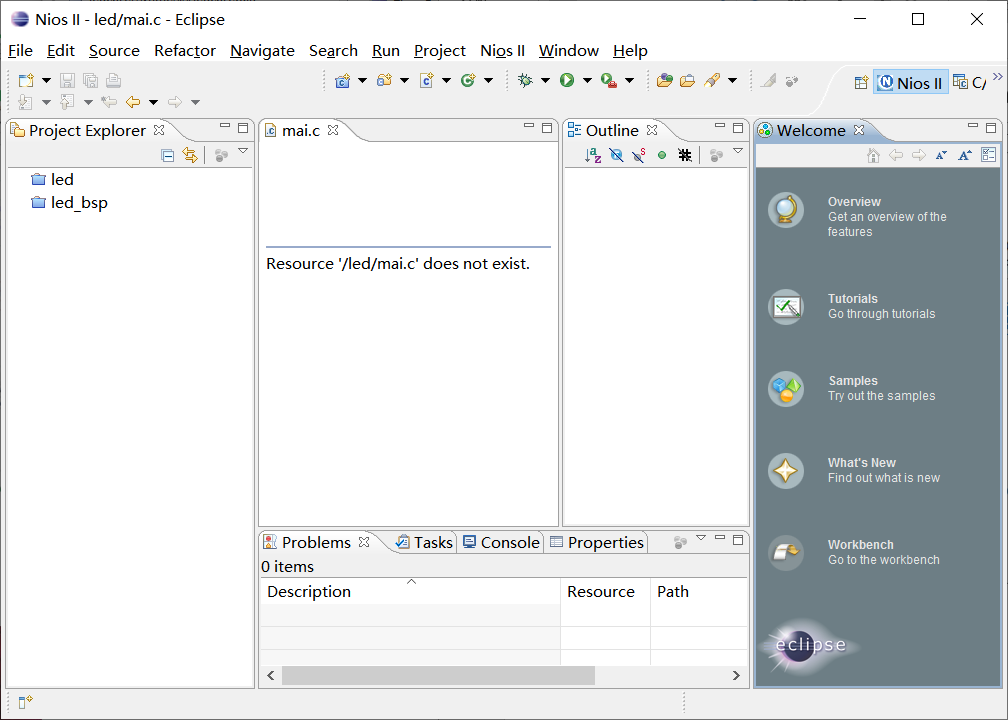

2、进入Nios主界面如图所示：

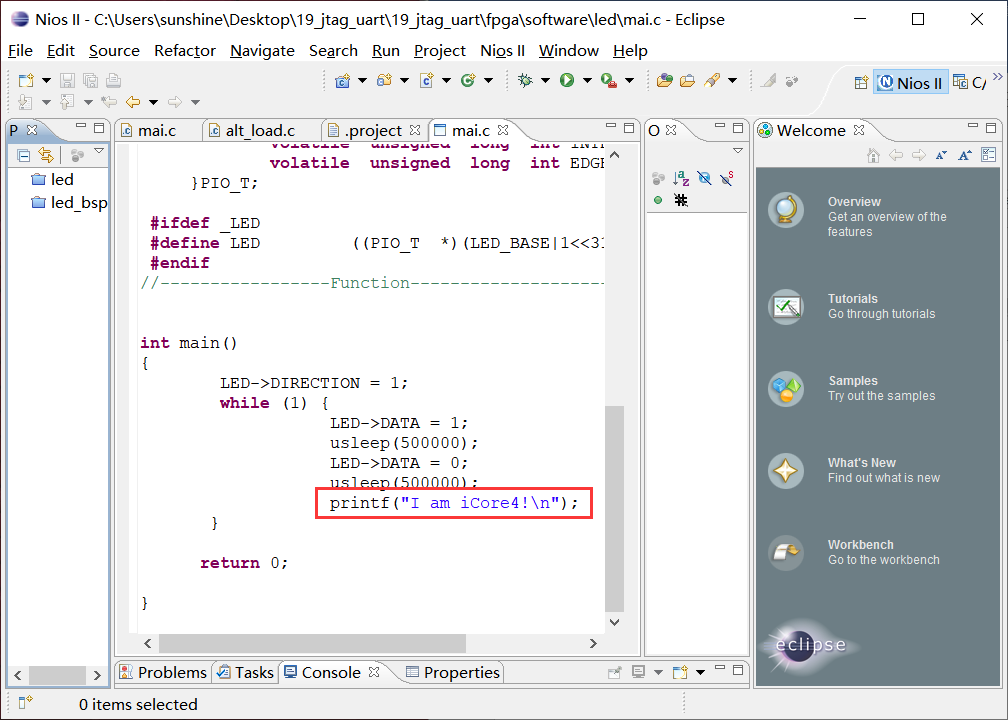

3、在main.c函数中添加要打印的信息，如图所示：

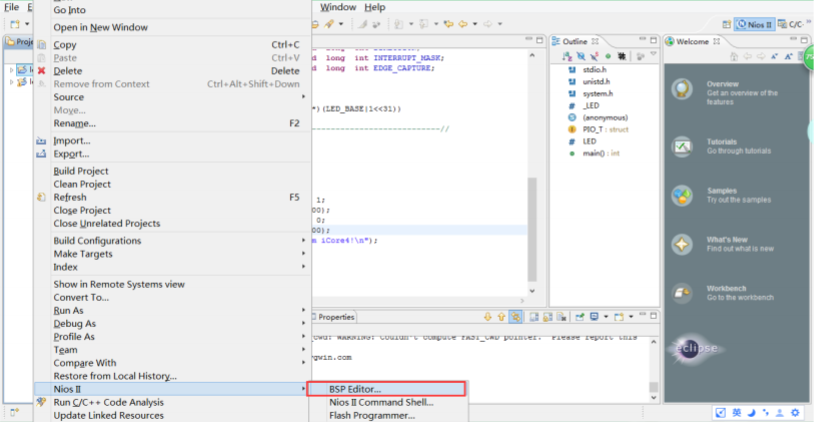

4、右击led_bsp选择BSP Editor….如图所示：
5、进入设置页面后如图进行设置，然后点击Generate，如图所示：
图19-21

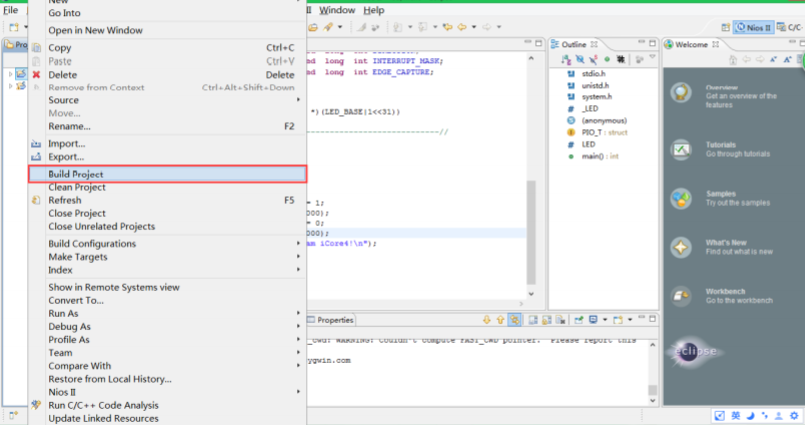

6、右击led选择Builder Project编译，如图所示:

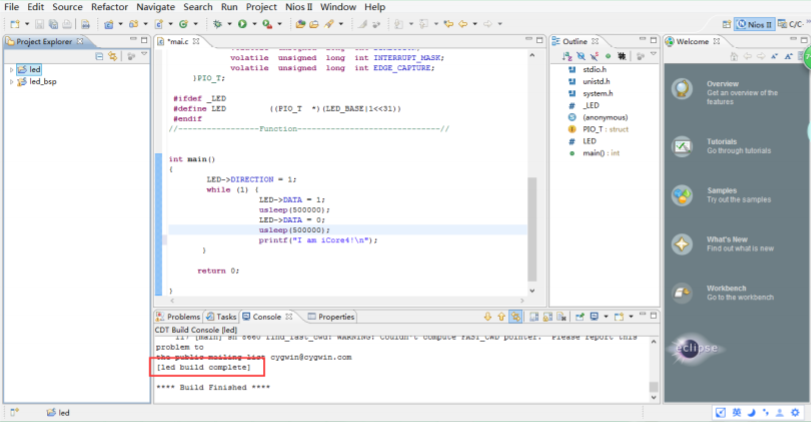

7、编译成功后会出现led builder complete,如图所示：

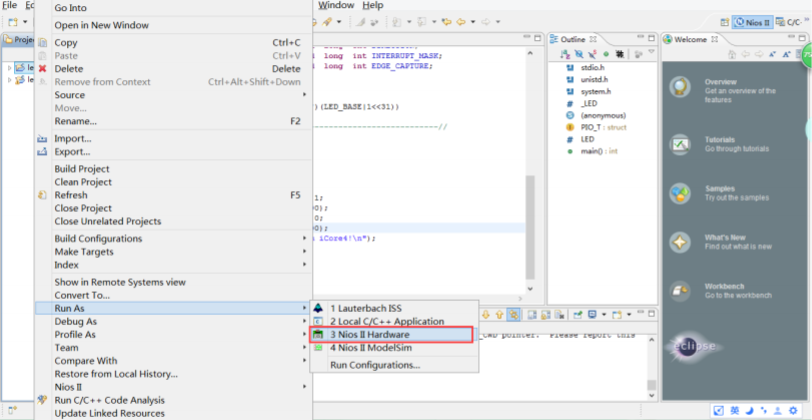

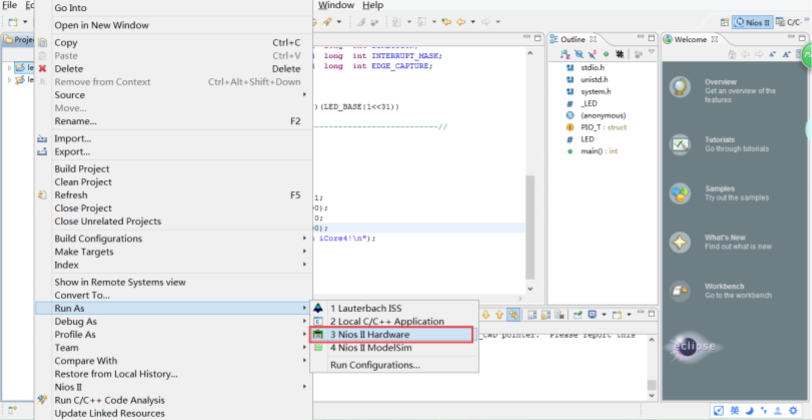

8、右击led选择Run As…→3Nios II Hardware,如图所示：

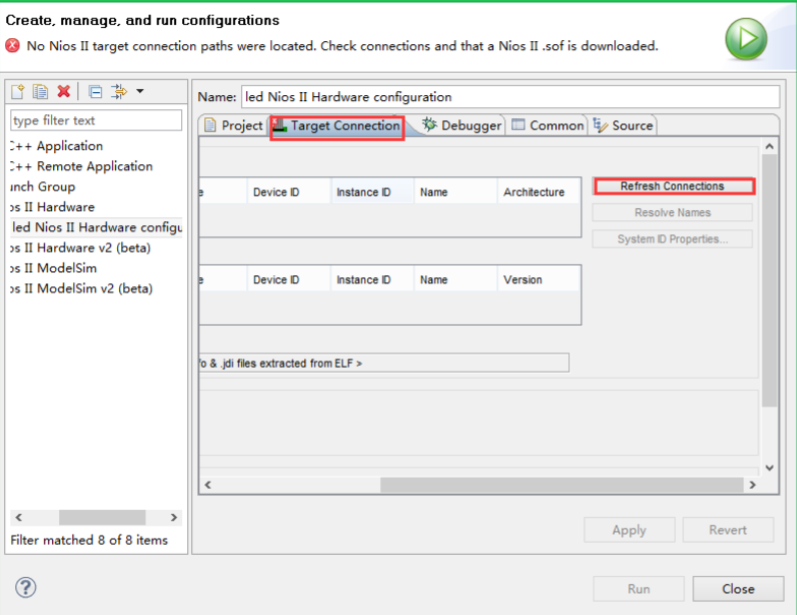

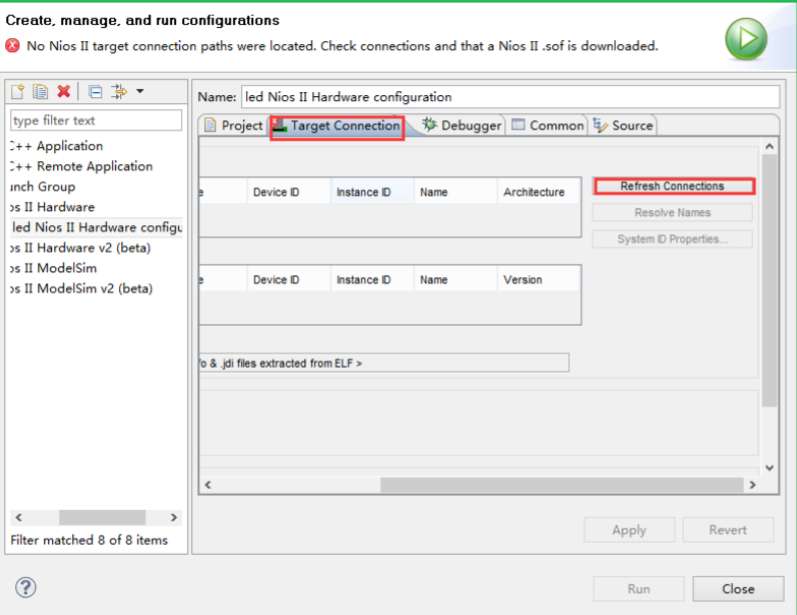

9、可能出现如下窗口，在Target Connection中点击Refresh Connections.

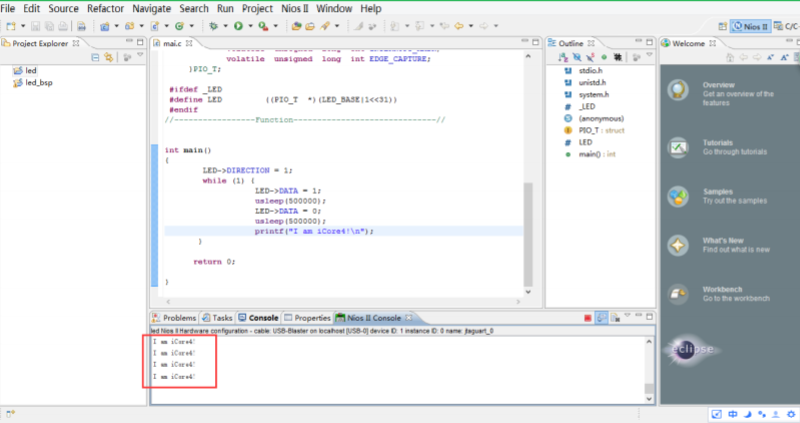

10、点击Run,运行成功后iCore4开发板上有led灯闪的现象，并在下面的有终端显示信息，如下图所示：
四、 实验现象
- FPGA蓝色led闪烁，eclipse下侧窗口出现“Hello I am iCore4!”。
