版本 | 日期 | 作者 | 修改内容 |
---|---|---|---|
V1.0 | 2020-04-28 | gingko | 初次建立 |

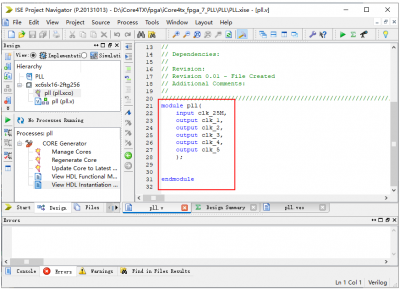

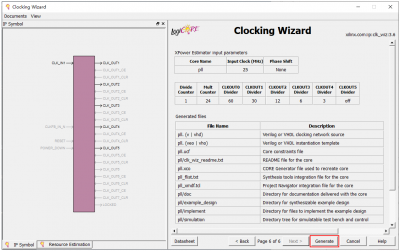

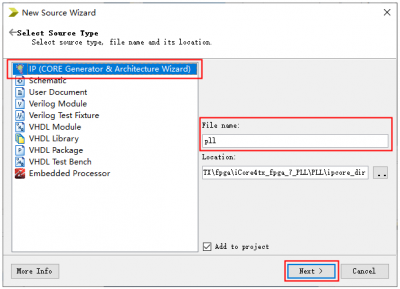

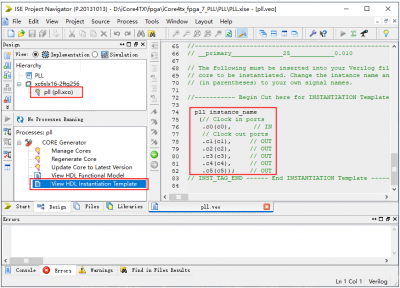

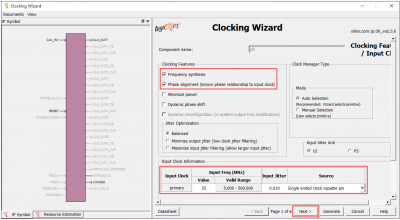

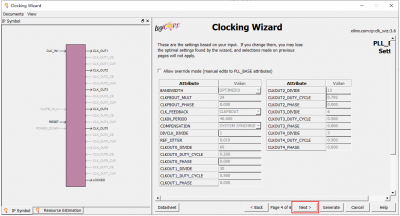

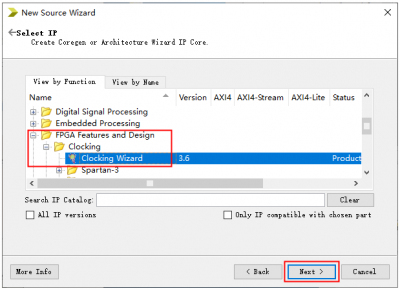

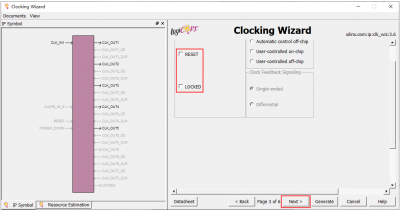

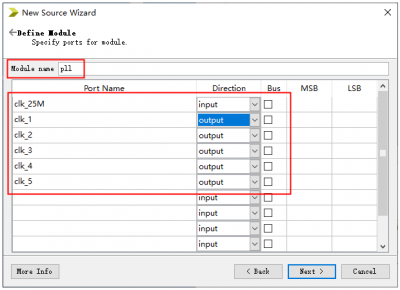

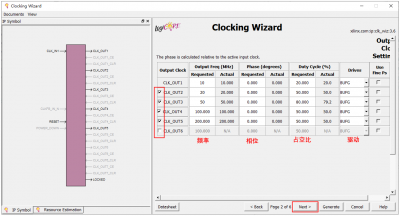

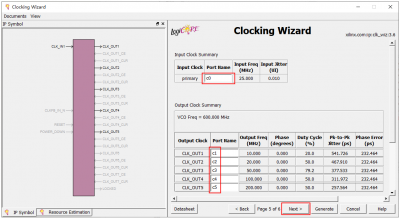

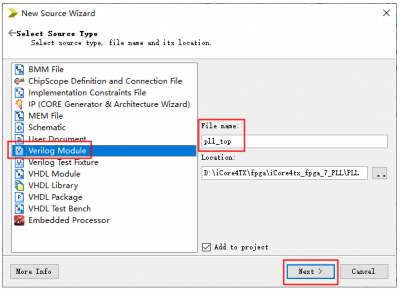

1、新建工程,命名为PLL。 2、添加PLL核文件,在工程目录区右键单击,选则New Source…。 3、窗口左侧栏选中“IP(CORE Generator & Arichitecture Wizard)”右侧栏给文件命名为pll,点击Next。 4、弹出的New Source Wizard 窗口中点击“FPGA Features and Design”前面的“+”,然后点击“Clocking”前面的“+”,点击选中“Clocking Wizard”。然后点击Next。 5、点击Finish进入PLL软核参数设置界面,Clocking Features里面勾选Frequency Synthesis(可以让PLL有多个不同的输出时钟)和Phase alignment(相位校准);Input Clock Information里输入时钟的值设置为25MHz(iCore4tx的外部晶振输入时钟是25MHz),其他保持默认,然后点击Next。 6、 输出时钟设置界面,默认1个输出时钟,总共可以设置6个输出时钟信号,只需在时钟信号前面打勾,即可使能输出时钟信号,还可以设置每个输出时钟的频率、相位、占空比、驱动等信息。这里我们设置如下图所示,然后点击Next。 7、 RESET表示异步复位信号,LOCKED是PLL输出时钟稳定工作的指示信号,iCore4tx没有外部复位信号,这里两个选项可以不同勾选,直接点击Next。 8、 对输入时钟的相关设置,保持默认,直接点击Next。 9、 本页对输入输出时钟进行命名,可以不做修改, 点击Next;本实验中将名字修改如下图中所示: 10、 点击Genarate生成PLL IP核。 11、 可以看到工程目录里已经添加了PLL IP核文件,点击选中PLL IP核文件,再双击CORE Generator下的View HDL Instantiationtemplate,可以在编辑区看到PLL IP核的例化模板。 12、 新建顶层文件;在工程目录栏右键单击,选择New Source…。 13、 弹出窗口左侧点击选中Verilog Module,右侧输入顶层模块的文件名:pll_top。 14、 设置顶层模块名字和输入输出信号,然后点击Next,之后点击Finish。 15、 可以在编辑区看到生成的顶层文件的内容。 16、 给工程分配引脚,引脚绑定信息如下。 17、 Spartan6 FPGA中PLL产生的时钟是不能直接连接到FPGA的普通IO的,不过可以通过在PLL输出时钟信号和普通IO之间增加ODDR2模块缓冲的方式解决。

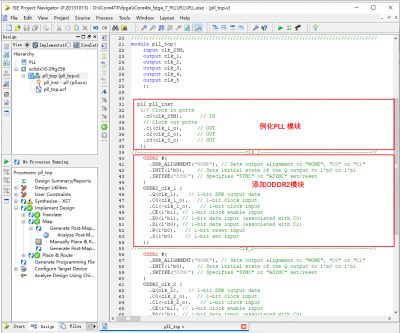

18、 将PLL IP核例化到顶层文件中,并修改信号名称;由于PLL的输出时钟信号有三个,所以这里要调用三个ODDR2模块,每个输出信号引脚都需要一个ODDR2模块缓冲。编辑后点击保存并编译,完成后如下图所示:
