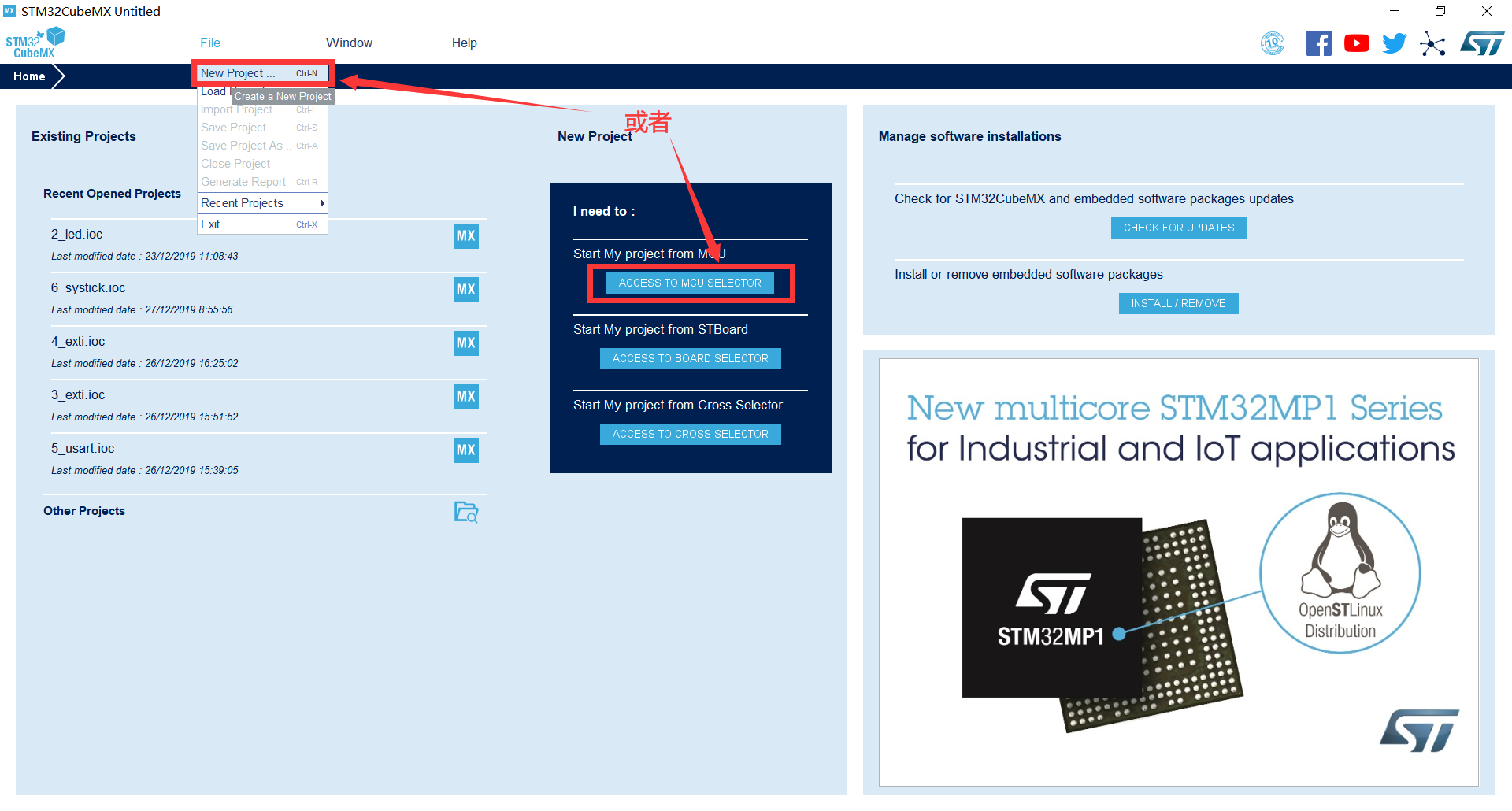

1. 在主界面选择File–>New Project 或者直接点击ACCEE TO MCU SELECTOR 2. 出现芯片型号选择，搜索芯片的型号，双击型号，或者点击Start Project进入配置 在搜索栏的下面，提供的各种查找方式，可以选择芯片内核、型号等，可以帮助用户查找芯片。本实验选取的芯片型号为：STM32F407IGTx。 3. 配置RCC，使用外部时钟源 4. 配置调试引脚 5. 将LED对应的3个引脚（PI5，PI6，PI7）设置为GPIO_Output 6. 引脚模式配置 7. 配置SDIO 8. 配置串口 9. 配置FATFS 10. 时钟源设置，选择外部高速时钟源，配置为最大主频 11. 工程文件的设置, 这里就是工程的各种配置,我们只用到有限几个，其他的默认即可 IDE我们使用的是 MDK5 12. 点击Code Generator，进行进一步配置

• Copy all used libraries into the project folder
• 将HAL库的所有.C和.H都复制到所建工程中
  • 优点：这样如果后续需要新增其他外设又可能不再用STM32CubeMX的时候便会很方便
  • 缺点：体积大，编译时间很长
• Copy only the necessary library files
• 只复制所需要的.C和.H（推荐）
  • 优点：体积相对小，编译时间短，并且工程可复制拷贝
  • 缺点：新增外设时需要重新用STM32CubeMX导入
• Add necessary library files as reference in the toolchain project configuration file
• 不复制文件，直接从软件包存放位置导入.C和.H
  • 优点：体积小，比较节约硬盘空间
  • 缺点：复制到其他电脑上或者软件包位置改变，就需要修改相对应的路径
• 自行选择方式即可

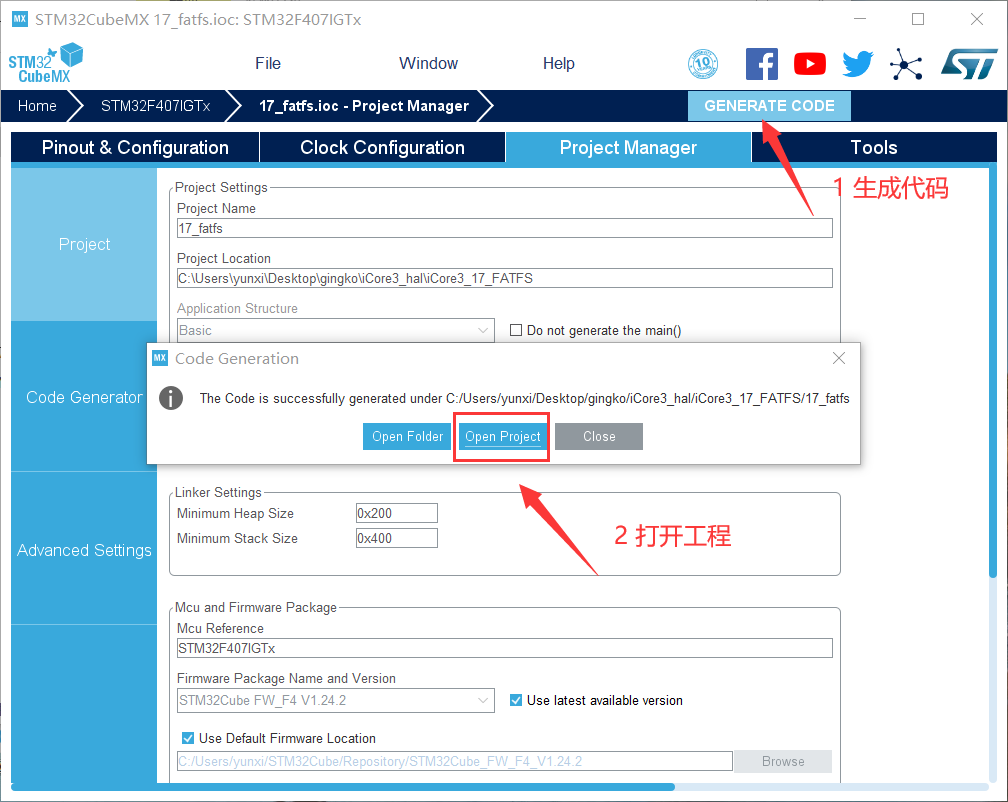

13. 然后点击GENERATE CODE 创建工程 创建成功，打开工程。

1. 了解FATFS结构。
2. 了解FATFS特征。
3. 掌握FATFS的使用方法。
4. 掌握STM32 HAL库中FATFS属性的配置方法。
5. 掌握KEIL MDK集成开发环境使用方法。

1. iCore3 双核心板。
2. JLINK（或相同功能）仿真器。
3. Micro USB线缆。
4. Keil MDK 开发平台。
5. STM32CubeMX开发平台。
6. 装有WIN XP（及更高版本）系统的计算机。

• 负责管理和存储文件信息的软件机构称为文件管理系统，简称文件系统。即在磁盘上组织文件的方法。
• 常见的文件系统：
  • (1) FAT/FATFS。
  • (2) NTFS（基于安全性的文件系统，是Window NT采用的独特的文件系统结构。
  • (3) CDFS:CDFS是大部分光盘的文件系统。

• FATFS是一个完全免费开源的FAT文件系统模块，专为小型的嵌入式系统而设计。
• 它完全用标准的C语言编写，具有良好的硬件平台独立性，可以移植到8051、PIC、
• AVR、SH、Z80、H8、ARM等系列单片机上而只需做简单的修改。FATFS支持FTA12 FAT16 和FAT32，支持多个存储媒介；有独立的缓冲区，可以对多个文件进行读/写，并特别对8位和16位单片机做了优化。

http://elm-chan.org/fsw/ff/00index_e.html

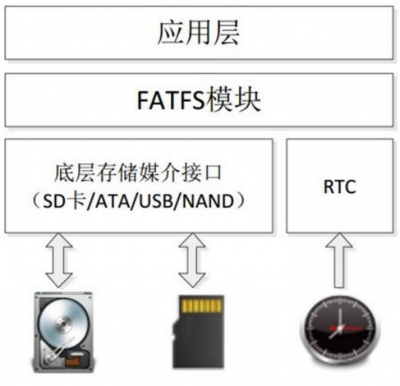

• 最顶层是应用层：
  • 使用者无需理会FATFS的内部结构和复杂的FAT协议，只需要调用FATFS模块提供给用户的一系列应用接口即可，如f_open，f_read, f_write和f_close等，就可以像在PC上读/写文件那样简单。
• 中间层FATFS模块：
  • 实现了FAT文件读写协议。FATFS模块提供的是ff.c和ff.h。除非有必要，使用者一般不用修改，使用时将头文件直接包含进去即可。
• 底层存储媒介接口：
  • 包括存储媒介读/写接口(disk I/O)和供文件创建修改时间的实时时钟。这些接口需要我们编写移植。

• Windows兼容的FAT文件系统(支持FAT12/FAT16/FAT32)；
• 与平台无关，移植简单；代码量少，效率高；
• 多种配置选项：支持多卷(物理驱动器或分区，最多10个卷)；多个ANSI/OEM代码页，包括DBCS；支持长文件名，ANSI/OEM或Unicode；支持RTOS；支持多种扇区大小；
• 只读、最小化的API和I/O缓冲区等。
• FATFS的这些特点，加上免费、开源的原则，使得FATFS应用非常广泛。
• STM32F407上带有SDIO控制器，iCore3核心板上将SDIO连接到TF卡座上。本实验将Micro SD卡插入TF卡座上即可。通过FATFS创建“SD卡测试.txt”文件，并且写入数据0-511，然后读出并打印到终端上。硬件连接示意图如下：

• 硬件电路图如下图所示：

1. 把仿真器与iCore3的SWD调试口相连（直接相连或者通过转接器相连）；
2. 把iCore3通过Micro USB线与计算机相连，为iCore3供电；
3. 打开Keil MDK 开发环境，并打开本实验工程；
4. 打开PuTTY串口终端（注：PuTTY使用方法见附录）；
5. 烧写程序到iCore3上；
6. 也可以进入Debug 模式，单步运行或设置断点验证程序逻辑。

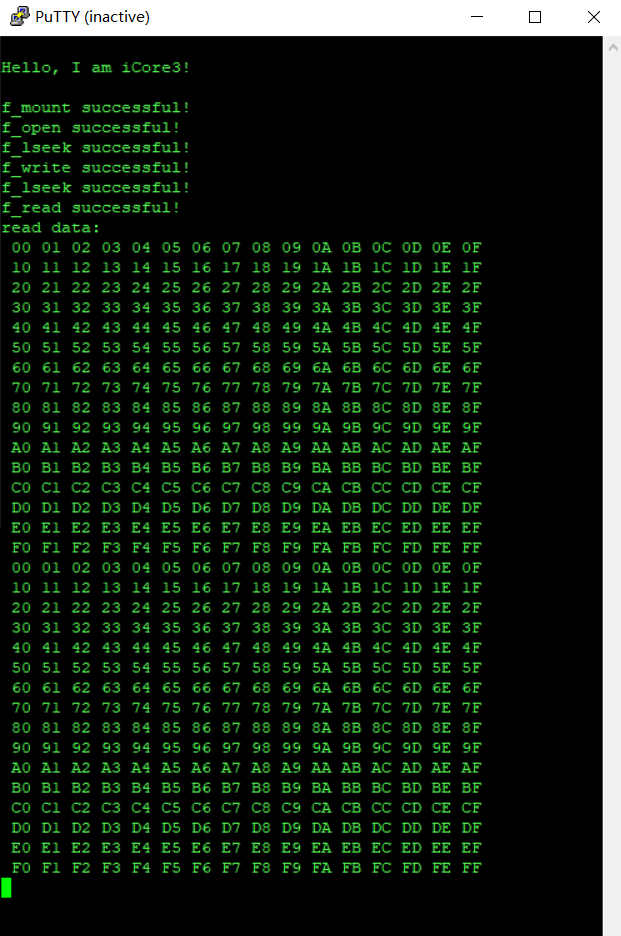

在终端显示屏上可以看到FATFS操作的信息，如下图：

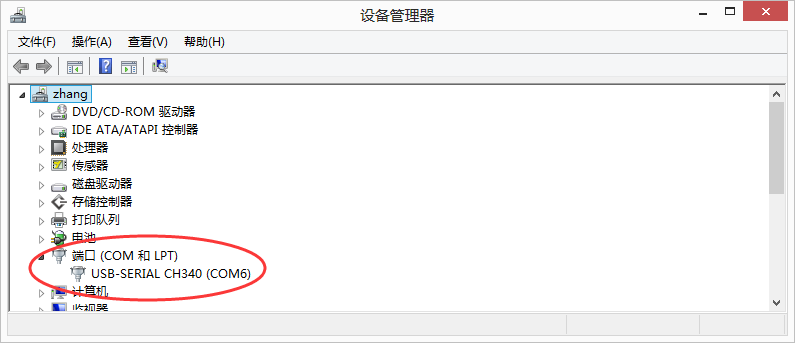

附录： 1、iCore3供电后，打开计算机—-属性—-设备管理器—-端口 2、打开PuTTY 3、此时就可以烧写程序进行验证了。
