版本 | 日期 | 作者 | 修改内容 |
---|---|---|---|
V1.0 | 2020-03-09 | gingko | 初次建立 |
1、新建一个工程名为pll的工程,然后点击Tool →Megawizard Plug-In Manager,如图21.2所示。
2、在下面界面中保持默认,直接Next即可,如图21.3所示。
3、在该界面中选择双口RAM IP核、芯片类型、硬件描述语言类型及IP核相关文件存储位置,如图21.4所示。
4、在该对话框中选择真双口RAM(两个输入两个输出),存储深度以字节为单位,如图21.5所示。
6、在此对话框选择时钟信号输入方式、增加读使能信号,如图21.7所示。
9、选择读出的数据是新数据还是老数据,一般设置新数据(New Data),如图21.10所示。
//------------------------------------------------// //spi_ram //负责存储SPI通信的数据(具体的存储位置可通过spi命令寄存器设置) //双口RAM的缺点是与单口RAM相比,相同容量的RAM占用逻辑资源比较多。 //优点在于具有2个输入2个输出端口,两个端口都可用于输入输出,可实现同时读写,便于控制。 //数据从A端口写入,从B端口读出 wire [7:0]b_dataout; wire [7:0]a_dataout; spi_ram u0( .address_a(a_addr), .address_b(address_b), .data_a(a_datain), .data_b(b_datain), .clock_a(!a_clk), .clock_b(b_clk), .rden_a(a_rden), .rden_b(b_rd_en), .wren_a(a_wren), .wren_b(1'd0),//b_wr_en .q_a(a_dataout), .q_b(b_dataout) );

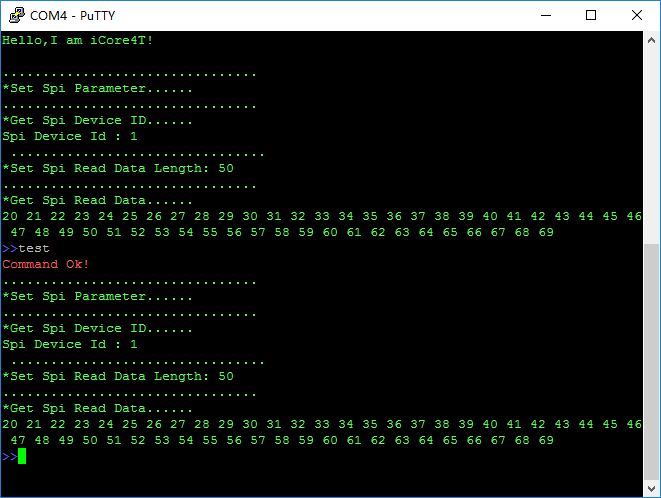

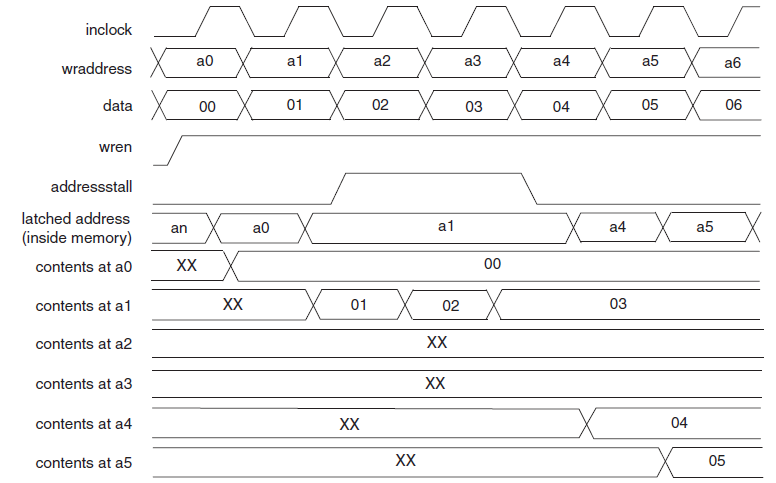

1.通过Signaltap观察RAM读写时序是否和参考时序一致。
