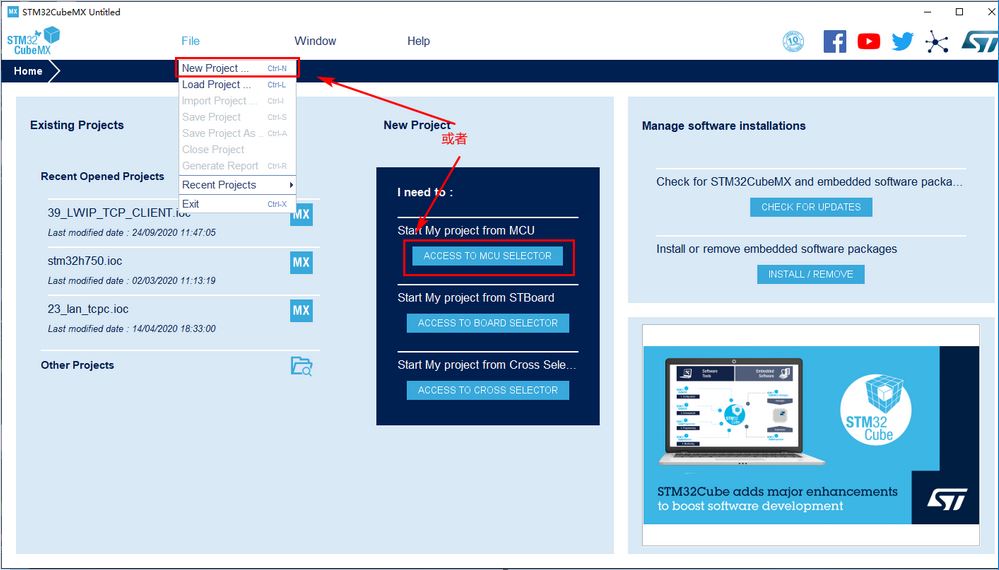

1. 在主界面选择File–>New Project或者直接点击ACCEE TO MCU SELECTOR 2. 出现芯片型号选择，搜索自己芯片的型号，双击型号，或者点击Start Project进入配置在搜索栏的下面，提供的各种查找方式，可以选择芯片内核，型号，等等，可以帮助你查找芯片。本实验选取的芯片型号为：STM32H750IBKx。 3. 配置RCC，使用外部时钟源 4. 配置调试引脚 5. 将PA10，PB7，PB8设置为GPIO_Output 6. 引脚模式配置 7. 配置以太网 8. 时钟设置，选择外部高速时钟源，配置为最大主频 9. 工程文件的设置, 这里就是工程的各种配置 我们只用到有限几个，其他的默认即可 IDE我们使用的是 MDK5.27 10. 点击Code Generator，进行进一步配置

• Copy all used libraries into the project folder
• 将HAL库的所有.C和.H都复制到所建工程中
  • 优点：这样如果后续需要新增其他外设又可能不再用STM32CubeMX的时候便会很方便

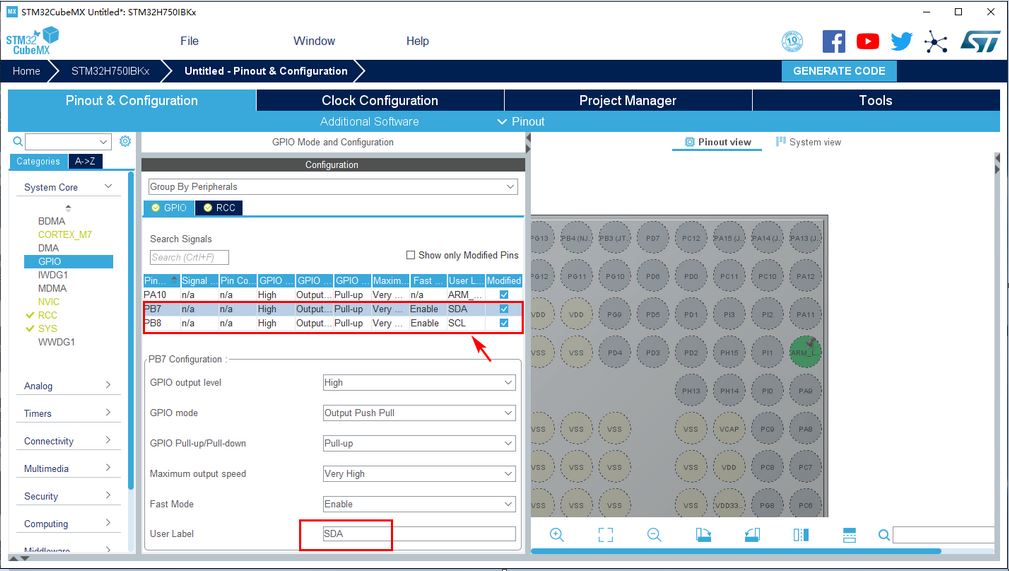

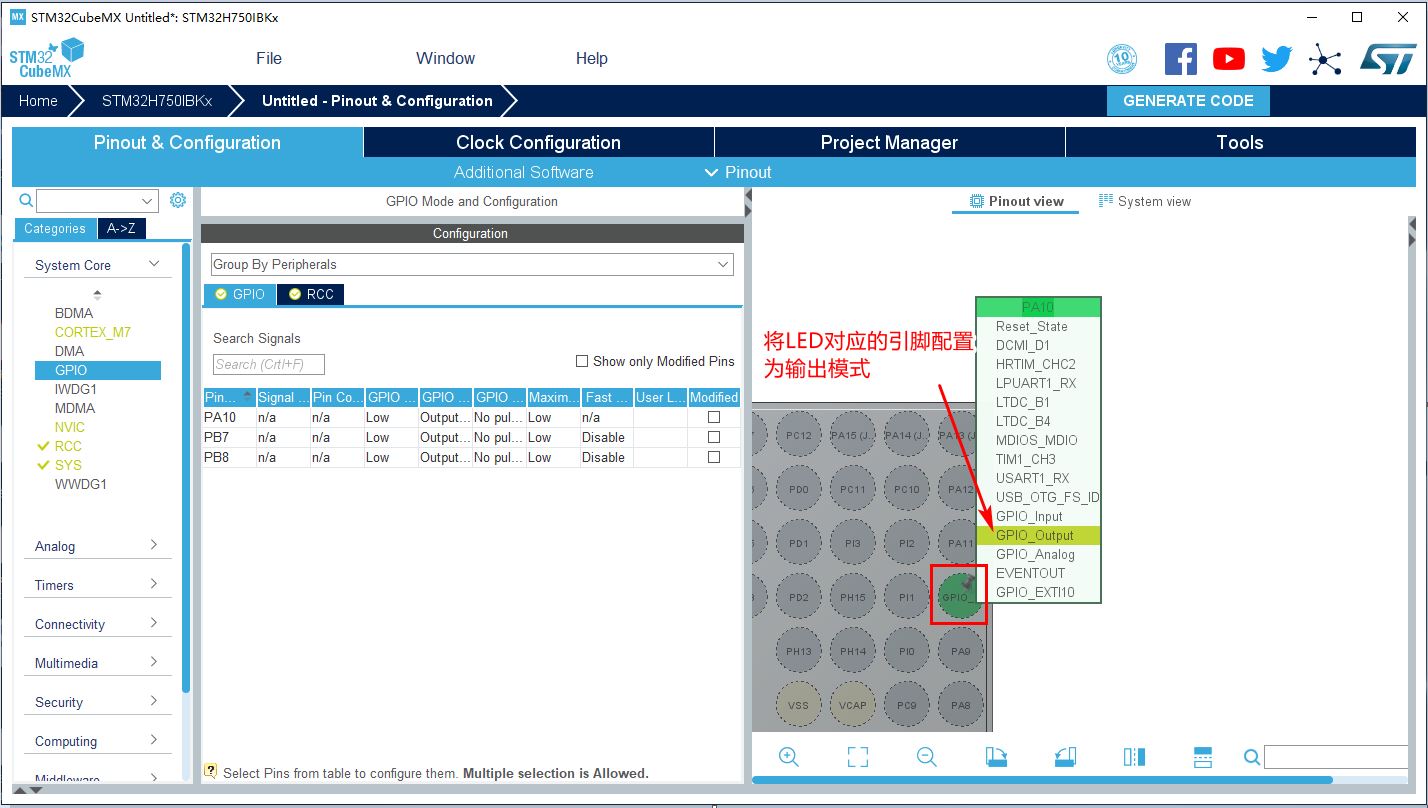

  • 缺点：体积大，编译时间很长
• Copy only the necessary library files
• 只复制所需要的.C和.H（推荐）
  • 优点：体积相对小，编译时间短，并且工程可复制拷贝
  • 缺点：新增外设时需要重新用STM32CubeMX导入
• Add necessary library files as reference in the toolchain project configuration file
• 不复制文件，直接从软件包存放位置导入.C和.H
  • 优点：体积小，比较节约硬盘空间
  • 缺点：复制到其他电脑上或者软件包位置改变，就需要修改相对应的路径
• 自行选择方式即可

11. 然后点击GENERATE CODE 创建工程 创建成功，打开工程。

1. 了解LwIP协议栈和LAN8720物理层。
2. 掌握TCP CLIENT的使用方法。
3. 掌握STM32 HAL库中ETH的配置方法。
4. 掌握KEILMDK 集成开发环境使用方法。

1. iCore3 双核心板；
2. JLINK（或相同功能）仿真器；
3. Micro USB线缆、网线；
4. Keil MDK 开发平台；
5. STM32CubeMX开发平台；
6. 装有WIN XP（及更高版本）系统的计算机。

• LwIP是Light Weight (轻型)IP协议，有无操作系统的支持都可以运行。LwIP实现的重点是在保持TCP协议主要功能的基础上减少对RAM 的占用，它只需十几KB的RAM和40K左右的ROM就可以运行，这使LwIP协议栈适合在低端的嵌入式系统中使用。
• LwIP协议栈主要关注的是怎么样减少内存的使用和代码的大小，这样就可以让LwIP适用于资源有限的小型平台例如嵌入式系统。为了简化处理过程和内存要求，LwIP对API进行了裁减，可以不需要复制一些数据。
• LwIP提供三种API：
  • 1)RAW API
  • 2)LwIP API
  • 3)BSD API。
• RAW API把协议栈和应用程序放到一个进程里边，该接口基于函数回调技术，使用该接口的应用程序可以不用进行连续操作。不过，这会使应用程序编写难度加大且代 码不易被理解。为了接收数据，应用程序会向协议栈注册一个回调函数。该回调函数与特定的连接相关联，当该关联的连接到达一个信息包，该回调函数就会被协议 栈调用。这既有优点也有缺点。优点是既然应用程序和TCP/IP协议栈驻留在同一个进程中，那么发送和接收数据就不再产生进程切换。主要缺点是应用程序不 能使自己陷入长期的连续运算中，这样会导致通讯性能下降，原因是TCP/IP处理与连续运算是不能并行发生的。这个缺点可以通过把应用程序分为两部分来克 服，一部分处理通讯，一部分处理运算。
• LwIP API把接收与处理放在一个线程里面。这样只要处理流程稍微被延迟，接收就会被阻塞，直接造成频繁丢包、响应不及时等严重问题。因此，接收与协议处理必须 分开。LwIP的作者显然已经考虑到了这一点，他为我们提供了 tcpip_input() 函数来处理这个问题， 虽然他并没有在 rawapi 一文中说明。讲到这里，读者应该知道tcpip_input()函数投递的消息从哪里来的答案了吧，没错，它们来自于由底层网络驱动组成的接收线程。我们在编写网络驱动时， 其接收部分以任务的形式创建。 数据包到达后， 去掉以太网包头得到IP包， 然后直接调用tcpip_input()函数将其 投递到mbox邮箱。投递结束，接收任务继续下一个数据包的接收，而被投递得IP包将由TCPIP线程继续处理。这样，即使某个IP包的处理时间过长也不 会造成频繁丢包现象的发生。这就是LwIP API。
• BSD API提供了基于open-read-write-close模型的UNIX标准API，它的最大特点是使应用程序移植到其它系统时比较容易，但用在嵌入式系统中效率比较低，占用资源多。这对于我们的嵌入式应用有时是不能容忍的。
• 其主要特性如下：
  • (1) 支持多网络接口下的IP转发；
  • (2) 支持ICMP协议；
  • (3) 包括实验性扩展的UDP(用户数据报协议)；
  • (4) 包括阻塞控制、RTT 估算、快速恢复和快速转发的TCP(传输控制协议)；
  • (5) 提供专门的内部回调接口(Raw API)，用于提高应用程序性能；
  • (6) 可选择的Berkeley接口API (在多线程情况下使用) ；
  • (7) 在最新的版本中支持ppp；
  • (8) 新版本中增加了的IP fragment的支持；
  • (9) 支持DHCP协议,动态分配ip地址。

• TCP/IP（Transmission Control Protocol/Internet Protocol，传输控制协议/网际协议）是指能够在多个不同网络间实现信息传输的协议簇。TCP/IP协议不仅仅指的是TCP 和IP两个协议，而是指一个由FTP、SMTP、TCP、UDP、IP等协议构成的协议簇， 只是因为在TCP/IP协议中TCP协议和IP协议最具代表性，所以被称为TCP/IP协议。
• TCP/IP传输协议，即传输控制/网络协议，也叫作网络通讯协议。它是在网络的使用中的最基本的通信协议。TCP/IP传输协议对互联网中各部分进行通信的标准和方法进行了规定。并且，TCP/IP传输协议是保证网络数据信息及时、完整传输的两个重要的协议。TCP/IP传输协议是严格来说是一个四层的体系结构，应用层、传输层、网络层和数据链路层都包含其中。
• TCP/IP协议是Internet最基本的协议,其中应用层的主要协议有Telnet、FTP、SMTP等，是用来接收来自传输层的数据或者按不同应用要求与方式将数据传输至传输层；传输层的主要协议有UDP、TCP，是使用者使用平台和计算机信息网内部数据结合的通道，可以实现数据传输与数据共享；网络层的主要协议有ICMP、IP、IGMP，主要负责网络中数据包的传送等；而网络访问层，也叫网路接口层或数据链路层，主要协议有ARP、RARP，主要功能是提供链路管理错误检测、对不同通信媒介有关信息细节问题进行有效处理等。

• STM32H750芯片自带以太网模块，通过工业介质独立接口（MII）或简化独立接口（RMII）为以太网LAN通信提供符合IEEE-802.3-2002的媒体访问控制器（MAC）。微控制器需要一个外部物理接口设备（PHY）连接到物理LAN总线。PHY使用17个信号（用于MII）或9个信号（用于RMII）连接到设备MII端口，并且可以使用来自微控制器的25MHz（MII）时钟。
• STM32H750自带以太网模块特点包括：
• 实现10M/100Mbit/s的数据传输速率；
  • 专用DMA控制器允许专用SRAM之间高速传输；
  • 标明MAC支持（VLAN支持）；
• 通过符合IEEE802.3的MII/RMII接口与外部以太网PHY进行通信；
• 支持全双工和半双工操作；
  • MAC控制子层（控制帧）支持；
  • 32位CRC生成和删除；
  • 支持多种灵活的地址过滤模式；
  • 每次发送或接收32位状态码；
• 提供接收和发送两组FIFO；
• 通过SMI（MDIO）接口配置和管理PHY设备；
• 支持以太网时间戳（参见IEEE1588-2008），时间戳比较器连接到TIM2输入；
• 当系统时间大于目标时间时触发中断。
• 支持DMA。
• STM32H750以太网功能框图，如图所示：

• LAN8720A功能框图如图所示：

• LAN8720A是低功耗的10/100M以太网PHY层芯片，I/O引脚电压符合IEEE802.3-2005标准，支持通过RMII接口与以太网MAC层通信，内置10-BASE-T/100BASE-TX全双工传输模块，支持10Mbps和100Mbps。
• LAN8720A可以通过自协商的方式与目的主机最佳的连接方式(速度和双工模式)，支持HPAuto-MDIX自动翻转功能，无需更换网线即可将连接更改为直连或交叉连接。LAN8720A的主要特点如下：
• 高性能的10/100M以太网传输模块；
• 支持RMII接口以减少引脚数；
• 支持全双工和半双工模式；
• 两个状态LED输出；
• 可以使用25M晶振以降低成本；
• 支持自协商模式；
• 支持HPAuto-MDIX自动翻转功能；
• 支持SMI串行管理接口；
• 支持MAC接口。

• iCore4T带有LAN8720A嵌入式以太网控制器，本实验实现TCP客户端功能。以PC作为服务器，iCore4T作为客户端，PC的IP地址192.168.0.1，端口号为60001，iCore4T的IP地址为192.168.0.10，端口随机。当客户端连接到服务器，TCP建立成功即可进行数据信息传输。实验原理图如下

 //LWIP初始化
NETMPU_Config();
lwip.initialize();
eth_tcpc.initialize();
 while (1)
  {
	if((cnt ++ / 800000) % 2){
		LED_RED_ON;
	}else{
		LED_RED_OFF;
	}
	lwip.periodic_handle();
	//tcp cilent test
	//热插拔
	if(_second_flag == 1){ //在中断中，当counter加到1000时，second_flag置1
		_second_flag = 0;
		if(!eth_tcpc.connect_flag){
			eth_tcpc.connection_close(eth_tcpc.tcpc_pcb,0);
			eth_tcpc.initialize();
		}else{
			if(lan8720.GetLinkState() == LAN8720_STATUS_LINK_DOWN){
				eth_tcpc.connect_flag = 0;
			}
		}
	}
	if(eth_tcpc.receive_ok_flag == 1){
		eth_tcpc.receive_ok_flag = 0;
		eth_tcpc.send_data(eth_tcpc.tcpc_pcb);	//当接收到数据以后，将数据发出
	}
  }

unsigned char initialize(void)
{
  unsigned char retry = 0;
	Struct netif *Netif_Init_Flag;//调用netif_add()函数时的返回值，用于判断网络初始化是否成功
	struct ip_addr ipaddr;  			//ip地址
	struct ip_addr netmask; 			//子网掩码
	struct ip_addr gw;      			//默认网关

	while(lan8720.initialize()){ 	    //初始化LAN8720，如果失败的话就重试5次
		retry++;
		if(retry > 5){
			retry = 0;
		  return 3;
		} //LAN8720初始化失败
	}
	lwip_init();						//初始化LWIP内核
	IP4_ADDR(&ipaddr,lan8720.ip[0],lan8720.ip[1],lan8720.ip[2],lan8720.ip[3]);
	IP4_ADDR(&netmask,lan8720.sub[0],lan8720.sub[1] ,lan8720.sub[2],lan8720.sub[3]);
	IP4_ADDR(&gw,lan8720.gw[0],lan8720.gw[1],lan8720.gw[2],lan8720.gw[3]);
        //向网卡列表中添加一个网口
	Netif_Init_Flag=netif_add(&lwip_netif,&ipaddr,&netmask,&gw,NULL,&ethernetif_init,&ethernet_input);

	if(Netif_Init_Flag==NULL){
		return 4;         //网卡添加失败
	}else{                 //网口添加成功后，设置netif为默认值，并且打开netif网口
		netif_set_default(&lwip_netif);//设置netif为默认网口
		netif_set_up(&lwip_netif);		 //打开netif网口
	}

	return 0;//操作OK
}

void initialize(void)
{
        //该函数简单的调用tcp_alloc函数为一个谅解分配一个TCP控制块tcp_pcb。tcp_alloc函数首先为新的tcp_pcb分配内存空间，
        //若内存空间不足，则函数会释放出新的pcb空间。
	eth_tcpc.tcpc_pcb = tcp_new();
        //创建TCP客户端连接
	IP4_ADDR(&eth_tcpc.rmtipaddr,lan8720.pc_ip[0],lan8720.pc_ip[1],lan8720.pc_ip[2],lan8720.pc_ip[3]);

	tcp_connect(eth_tcpc.tcpc_pcb,&eth_tcpc.rmtipaddr,PC_PORT,connected);
}

1. 把仿真器与iCore4T的SWD调试口相连（直接相连或者通过转接器相连）；
2. 把iCore4T通过Micro USB线与计算机相连，为iCore4T供电；
3. 把iCore4T网口通过网线与计算机网口相连；
4. 设置本机电脑IP；（方法件附录1）
5. 打开Keil MDK 开发环境，并打开本实验工程；
6. 打开TCP&UDP测试工具；（安装及使用方法件附录2）
7. 烧写程序到iCore4T上；
8. 也可以进入Debug 模式，单步运行或设置断点验证程序逻辑。

• 在发送区编辑完要发送的数据信息后，点击发送即可收到发送的数据包。如图所示：

1、打开控制面板–>网络和Internet–>网络和共享中心–>更改适配器设置–>以太网属性 2、Internet协议版本4，选择使用下面的IP地址，然后更改IP地址和默认网关

1、TCP&UDP测试工具安装

• 双击TCP&UDPDebug102_setup.exe，点击下一步，在这里安装路径默认即可，点击安装。

2、TCP&UDP测试工具的使用

• （1）打开测试工具，点击创建服务器，弹出设置端口的窗口，设置为60001.

• （2）服务器已经创建完成（如下图），点击启动服务器

• （3）iCore4T客户端自动连接服务器，即可通信。（若连接不成功，请关闭电脑防火墙）
