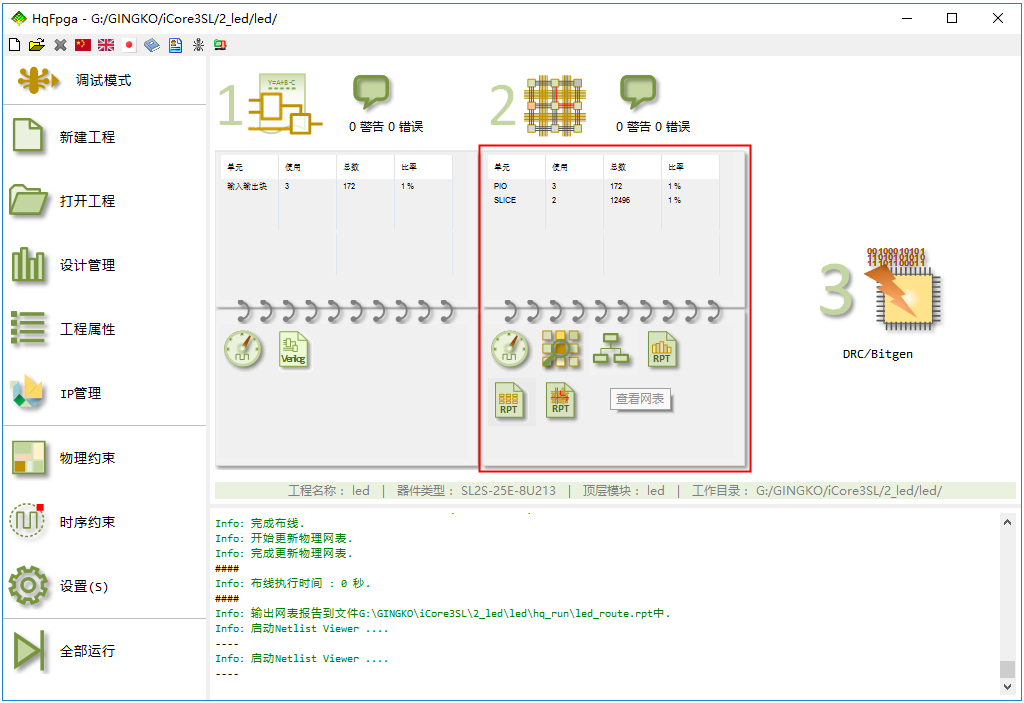

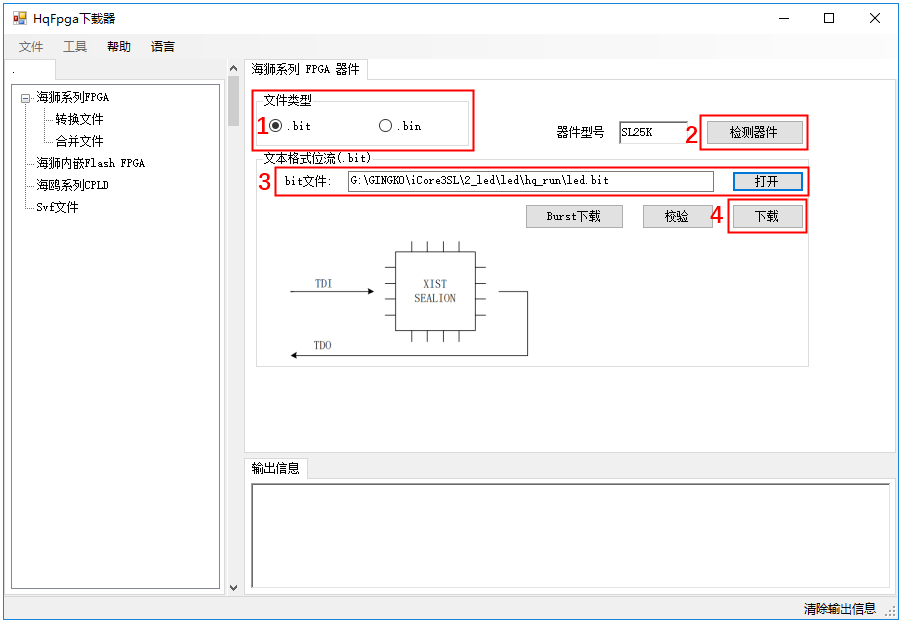

前面通过对各个步骤的详细介绍,讲述了从建立工程到编译下载实现的整个过程,下面对工程代码做个讲解。
本工程较为简单,代码也很简短。首先是关键字module,它和endmodule关键字定义一个模块,关键字module后面的字符就是模块的名字,本工程中模块的名字为led。
接着是模块的端口,即位于模块名后面小括号里的变量。本工程led模块有输入时钟和用于控制三色LED的输出,如下面代码中所示。
module led(
input clk_fpga,//25MHz
output [2:0] fpga_led
);
reg fpga_ledr;
reg fpga_ledg;
reg fpga_ledb;
always@(posedge clk_fpga)
begin
fpga_ledr<=1'b1;
fpga_ledg<=1'b0;//引脚输出低电平,对应颜色的发光二极管点亮
fpga_ledb<=1'b1;
end
assign fpga_led={fpga_ledr,fpga_ledg,fpga_ledb};
//--------------------led module end---------------------//
endmodule
在模块的内部,定义了三个寄存器变量fpga_ledr、fpga_ledg、fpga_ledb;always块以输入时钟的上升沿作为触发条件,控制三个寄存器变量的值分别为1、0、1。assign语句用于将这三个寄存器变量的值传递到控制三色LED的fpga_led变量,使fpga_led[2]=1,fpga_led[1]=0,fpga_led[0]=1,
至此实现了输出变量fpga_led的三位二进制值为101,而fpga_led变量对应的三位寄存器是连接到FPGA引脚,进而连接到三色LED的,那么,fpga_led的对应寄存器的值的变换,将直接影响fpga对应引脚的电平变化。即当fpga_led的值为二进制的101时,和fpga_led[1]寄存器对应引脚输出低电平,那么和此引脚相连的led两端的电压将变成3.3V,从而使LED发亮。
同理,当fpga_led变量对应的另外两个寄存器的变量为1时,对应引脚输出为高电平,则与这两根引脚相连的led两端电压为0,led不亮。
