版本 日期 作者 修改内容
V1.0 2020-03-31 gingko 初次建立


STM32CubeMX教程十六——SDIO实验

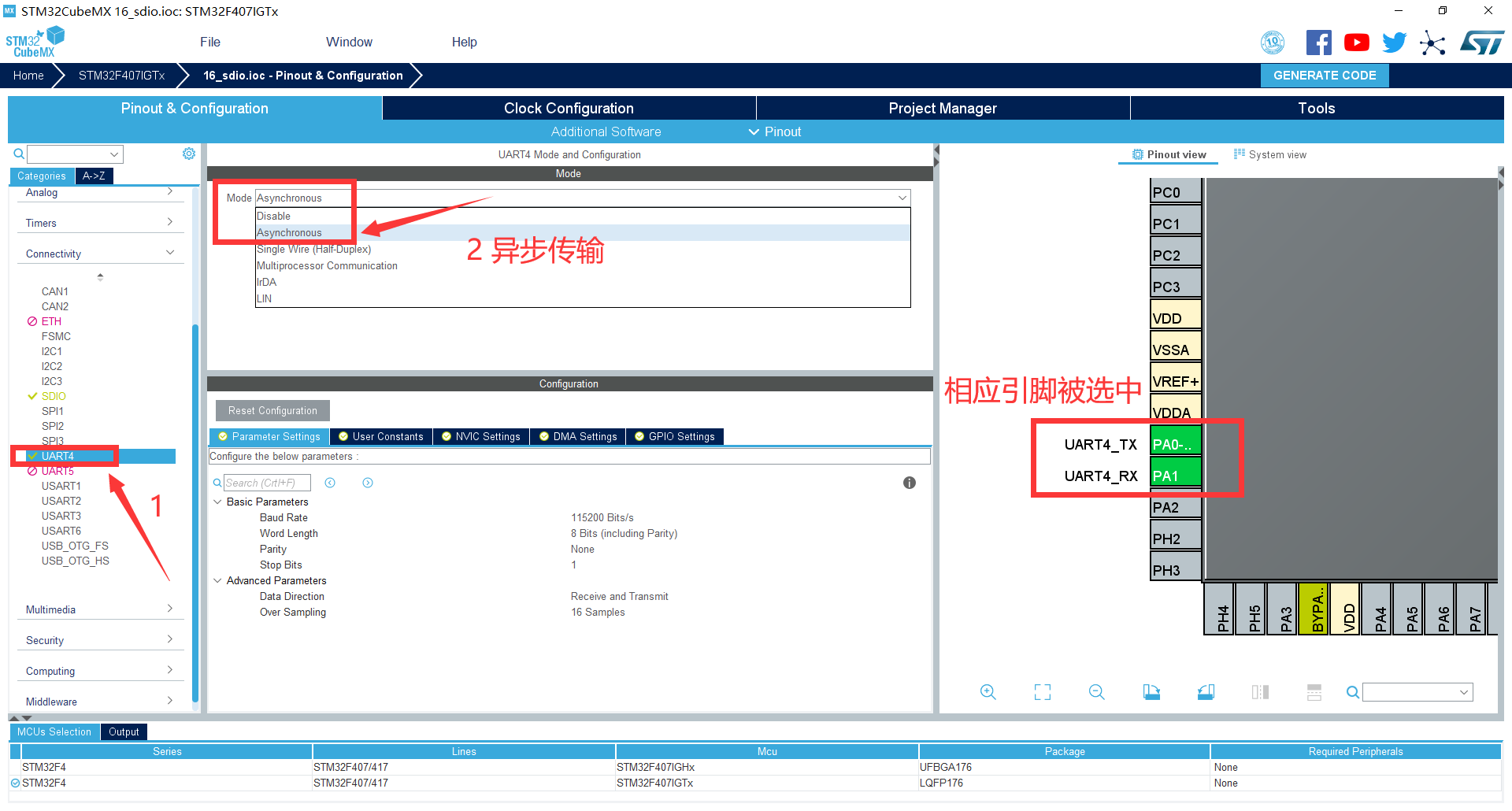

1. 在主界面选择File–>New Project 或者直接点击ACCEE TO MCU SELECTOR 2. 出现芯片型号选择,搜索芯片的型号,双击型号,或者点击Start Project进入配置 在搜索栏的下面,提供的各种查找方式,可以选择芯片内核、型号等,可以帮助用户查找芯片。本实验选取的芯片型号为:STM32F407IGTx。 3. 配置RCC,使用外部时钟源 4. 配置调试引脚 5. 将LED对应的3个引脚(PI5,PI6,PI7)设置为GPIO_Output 6. 引脚模式配置 7. 配置SDIO 8. 配置串口 9. 时钟源设置,选择外部高速时钟源,配置为最大主频 10. 工程文件的设置, 这里就是工程的各种配置,我们只用到有限几个,其他的默认即可 IDE我们使用的是 MDK5 11. 点击Code Generator,进行进一步配置

12. 然后点击GENERATE CODE 创建工程 创建成功,打开工程。


实验十六:SDIO实验——读取SD卡信息

一、 实验目的与意义

  1. 了解STM32 SDIO结构。
  2. 了解STM32 SDIO特征。
  3. 掌握SDIO的使用方法。
  4. 掌握STM32 HAL库中SDIO属性的配置方法。
  5. 掌握KEIL MDK集成开发环境使用方法。

二、 实验设备及平台

  1. iCore3 双核心板。点击购买
  2. JLINK(或相同功能)仿真器。点击购买
  3. Micro USB线缆。
  4. Keil MDK 开发平台。
  5. STM32CubeMX开发平台。
  6. 装有WIN XP(及更高版本)系统的计算机。

三、 实验原理

四、 实验程序

1. 主函数

      MX_UART4_Init();
      uart4.initialize(115200);			      //设置串口波特率
      uart4.printf("\x0c");                           //清屏
      uart4.printf("\033[1;32;40m");                  //设置字体终端为绿色
      uart4.printf("\r\nHello, I am iCore3!\r\n\r\n");//串口信息输出
      //锁定对象
	if(HAL_SD_Init(&hsd) != 0){
		uart4.printf("SD ERROR!\r\n");
		while(1){
			for(i = 0;i < 10000000;i++);
			LED_RED_ON;
			for(i = 0;i < 10000000;i++);
			LED_RED_OFF;
	}
switch(hsd.SdCard.CardType){
	case CARD_SDSC:
		uart4.printf("SD CardType\t\t: CARD_SDSC\r\n");
		break;
	case CARD_SDHC_SDXC:
		uart4.printf("SD CardType\t\t: CARD_SDHC_SDXC\r\n");
		break;
	case CARD_SECURED:
		uart4.printf("SD CardType\t\t: CARD_SECURED\r\n");
		break;
}
//判断SDIO为CARD_V1_X还是CARD_V2_X
switch(hsd.SdCard.CardVersion){
	case CARD_V1_X:
		uart4.printf("SD CardVersion\t: CARD_V1_X\r\n");
		break;
	case CARD_V2_X:
		uart4.printf("SD SD CardVersion\t: CARD_V2_X\r\n");
		break;
uart4.printf("SD CardCapacity\t\t: %dMB\r\n",(unsigned long int)(hsd.SdCard.BlockNbr * hsd.SdCard.BlockSize) >> 20);
uart4.printf("SD CardBlockSize\t: %dByte\r\n",hsd.SdCard.BlockSize);
uart4.printf("SD RelCardAdd\t\t: %d\r\n",hsd.SdCard.RelCardAdd);

while (1)
{
        for(i = 0;i < 10000000;i++);
	LED_GREEN_ON;
	for(i = 0;i < 10000000;i++);
	LED_GREEN_OFF;
}

2. SD结构体定义

SD_HandleTypeDef       hsd
typedef struct
{
SD_TypeDef                  		 *Instance;	//SD寄存器基地址
SD_InitTypeDef              		 Init;
  HAL_LockTypeDef             		 Lock;     	//锁定对象
uint8_t                      		 *pTxBuffPtr;//SD TX传输缓冲区指针
uint32_t                      		 TxXferSize;//SD TX传输大小
uint8_t                      		 *pRxBuffPtr;//SD TX传输缓冲区指针
uint32_t                     		 RxXferSize;//SD TX传输大小
__IO uint32_t                 		 Context;   //SD TX传输内容
 __IO HAL_SD_StateTypeDef    		 State;     //传输状态
__IO uint32_t                 		 ErrorCode; //SD错误代码
  DMA_HandleTypeDef             		 *hdmatx; //SD Tx DMA句柄参数
  DMA_HandleTypeDef            		 *hdmarx; //SD Rx DMA句柄参数
HAL_SD_CardInfoTypeDef       		SdCard;   //SD卡信息
uint32_t                     		CSD[4];
uint32_t                     		CID[4];
} SD_HandleTypeDef;
typedef struct
{
  uint32_t CardType;
  uint32_t CardVersion;
  uint32_t Class;
  uint32_t RelCardAdd;
  uint32_t BlockNbr;
  uint32_t BlockSize;
  uint32_t LogBlockNbr;
  uint32_t LogBlockSize;
}HAL_SD_CardInfoTypeDef;

五、 实验步骤

  1. 把仿真器与iCore3的SWD调试口相连(直接相连或者通过转接器相连);
  2. 把iCore3通过Micro USB线与计算机相连,为iCore3供电;
  3. 打开Keil MDK 开发环境,并打开本实验工程;
  4. 打开PuTTY串口终端(注:PuTTY使用方法见附录);
  5. 烧写程序到iCore3上;
  6. 也可以进入Debug 模式,单步运行或设置断点验证程序逻辑。

六、 实验现象

附录:

1.iCore3供电后,打开计算机—-属性—-设备管理器—-端口 2.打开PuTTY 3.此时就可以烧写程序进行验证了。
