1. 掌握SPI通信协议及实现方法。
2. 掌握QuartusII的使用方法。

1. iCore4 双核心板点击购买。
2. Blaster（或相同功能）仿真器点击购买。
3. JLINK（或相同功能）仿真器。
4. Micro USB线缆。
5. Keil MDK 开发平台。
6. Quartus开发平台。
7. 电脑一台。

• SPI是串行外设接口（Serial PeripheralInterface）的缩写。SPI，是一种高速的，全双工，同步的通信总线，并且在芯片的管脚上只占用四根线，节约了芯片的管脚，同时为PCB的布局上节省空间，提供方便，正是出于这种简单易用的特性，如今越来越多的芯片集成了这种通信协议。SPI的通信原理很简单，它以主从方式工作，这种模式通常有一个主设备和一个或多个从设备，需要至少4根线，事实上3根也可以（单向传输时）。也是所有基于SPI的设备共有的，它们是SDI（数据输入）、SDO（数据输出）、SCLK（时钟）、CS（片选）。
• SPI硬件接口：
  • MISO ：主设备数据输入，从设备数据输出
  • MOSI ：主设备数据输出，从设备数据输入
  • SCLK ：时钟信号，由主设备产生
  • CS ：从设备片选信号，由主设备控制

• SPI时钟极性和相位:
  • CPOL决定时钟空闲时的稳定电平，对主/从都有效
  • CPOL=0：空闲时低电平
  • CPOL=1：空闲时高电平
  • CPHA决定数据采样时刻
  • CPHA=0：第一个时钟延开始采样MSBit
  • CPHA=1：第二个时钟延开始采样MSBit

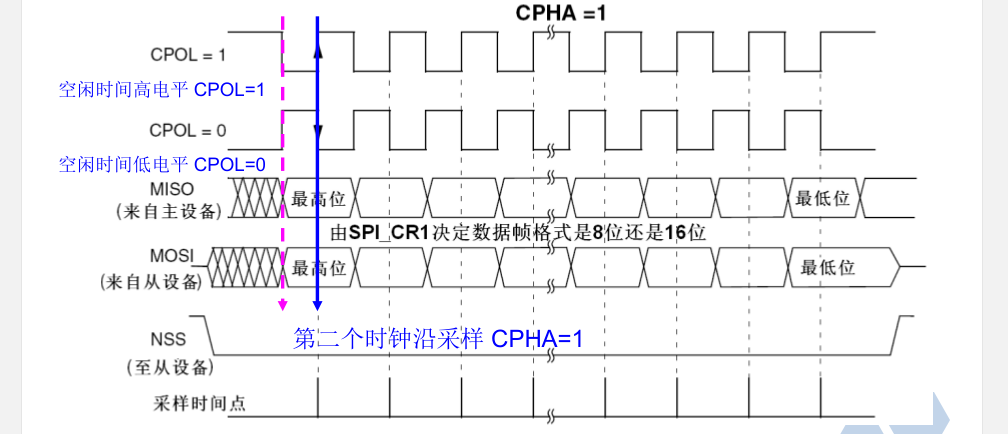

• SPI总线四种工作方式 SPI 模块为了和外设进行数据交换，根据外设工作要求，其输出串行同步时钟极性和相位可以进行配置，时钟极性（CPOL）对传输协议没有重大的影响。如果 CPOL=0，串行同步时钟的空闲状态为低电平；如果CPOL=1，串行同步时钟的空闲状态为高电平。时钟相位（CPHA）能够配置用于选择两种不同的传输协议之一进行数据传输。如果CPHA=0，在串行同步时钟的第一个跳变沿（上升或下降）数据被采样；如果CPHA=1，在串行同步时钟的第二个跳变沿（上升或下降）数据被采样。SPI主模块和与之通信的外设备时钟相位和极性应该一致。如图13-1所示

• ARM与FPGA通信采用的是半双工式通信，FPGA通过识别指令完成与ARM的交互。
• 器件ID指令为01h，接下来为两字节的伪指令，第四字节仍为伪指令读取ID标志。
• 写数据长度指令02h，接下来两个字节为写数据的长度，先发高字节，后发低字节，接下来为一个字节的伪指令00h。
• 写数据指令为04h，接下来为两字节的地址指令，后为要写入的数据，数据写入完毕以伪指令00h结束数据传输。
• 读数据长度指令05h，接下来两个字节为写数据的长度，先发高字节，后发低字节，接下来为一个字节的伪指令00h。
• 读数据指令为07h，接下来为两字节的地址指令，其后为伪指令00h开始读取数据进行数据传输，第五字节以后为要读取的数据。
• 读错误信息指令08h，FPGA接收数据是否出错，先发送两个字节的伪指令，第四字节仍为伪指令读取错误标志信息。

• 通过FPGA建立的SPI模块对外提供的SCLK、CS、MOSI、MISO接口与STM32的SPI相连接，Commix串口精灵与STM32通过串口连接，实现三者之间的通信。本实验中，Commix串口精灵向STM32发送数据，STM32的RXD端口接收数据，然后，通过TXD端口把数据发送至FPGA，STM32起到一个桥梁作用。程序运行后，FPGA定时向STM32发送数据，经过STM32发送至串口精灵显示出来。下图为实验原理图。

• 本实验基于ARM+FPGA构架，通过ARM首先发送查询ID指令，然后依次通过指令设置写数据的长度、写数据地址、读数据的长度、读数据的地址，然后对比写入数据和读出数据是否一致判断数据是否写入成功，从而基于SPI总线实现ARM与FPGA之间的通信。
• 实现ARM与FPGA通信，对FPGA而言，其关键就在于SPI时序的模拟，实现SPI数据的接收与发送，实现数据与传输信号之间的串并转换。FPGA首先接收ARM指令，然后解析指令，存储相应的信息与数据，并根据指令需求将相应的指令数据放到SIMO总线上，等待ARM读取，从而实现两者之间的数据交互。SPI时序的硬件语言描述如下：

////////////////按字节接收SPI发送过来的数据//////////////
///////接收模块///////
reg[3:0]i;
reg[7:0]data_in;
reg [39:0]temp_data,data;

always@(posedge spi_clk or negedge rst_n)
	if(!rst_n)
	    begin
		i <= 4'd0;
		temp_data <= 40'd0;
		data <= 40'd0;
		data_in <= 8'd0;
	    end
	else case(i)   //从高位开始接收数据，每8个spi_clk时钟接收一个Byte
		4'd0:
		    begin
			i <= i + 1'd1;
			data_in <= {data_in[6:0],spi_mosi};
			temp_data <= {temp_data[31:0],data_in};
			if(data_in == 8'd13)
			    begin
			        data <= temp_data;
			    end
			else
			    begin
				data <= data;
			    end
			end
		4'd1,4'd2,4'd3,4'd4,4'd5,4'd6:
			begin
			    i <= i + 1'd1;
			    data_in <= {data_in[6:0],spi_mosi};
			end
		4'd7:begin
			    i <= 4'd0;
			    data_in <= {data_in[6:0],spi_mosi};
			end
		default: i <= 4'd0;
	endcase

/*对比接收数据*/
reg [2:0]led;

always@(posedge clk_25m or negedge rst_n)
	if(!rst_n)
	    begin
		led <= 3'b101;
	    end
	else if (data == ledr)
		led <= 3'b011;                  //红灯亮
	else if (data == ledg)
		led <= 3'b101;			//绿灯亮
	else if (data == ledb)
		led <= 3'b110;			//蓝灯亮

assign {led_red,led_green,led_blue} = led;

//--------------------------delay----------------------------//
	reg spi_clk_r;
	always@(posedge clk_25m or negedge rst_n)
		if(!rst_n)
		    begin
			spi_clk_r <= 1'd1;
		    end
		else
			spi_clk_r <= spi_clk;

//--------------------------spi_miso----------------------------//
/*发送模块*/
reg [39:0]data_out;
reg [5:0]j;
reg spi_out;
always@(negedge spi_clk_r or negedge rst_n)
	if(!rst_n)
		begin
		    data_out <= hello;
		    spi_out <= 1'd0;
		    j <= 6'd0;
		end
	else case(j)  //连续40个spi_clk_r时钟发送“hello”字符串
		6'd0:
		    begin
			{spi_out,data_out[39:1]} <= data_out;
			j <= j + 1'd1;
		    end
		6'd39:
		    begin
			{spi_out,data_out[39:1]} <= data_out;
			data_out <= hello;
			j <= 6'd0;
		    end
		default:
		    begin
			{spi_out,data_out[39:1]} <= data_out;
			j <= j + 1'd1;
		    end
	endcase

1、把仿真器与iCore4的SWD调试口连接（直接相连或者通过转换器相连）。
2、将USB-Blaster与iCore4的JTAG调试口相连。
3、将跳线帽插在USB_UART。
4、把iCore4（USB_UART）通过Micro USB线与计算机相连，为iCore4供电。如图13-2所示：

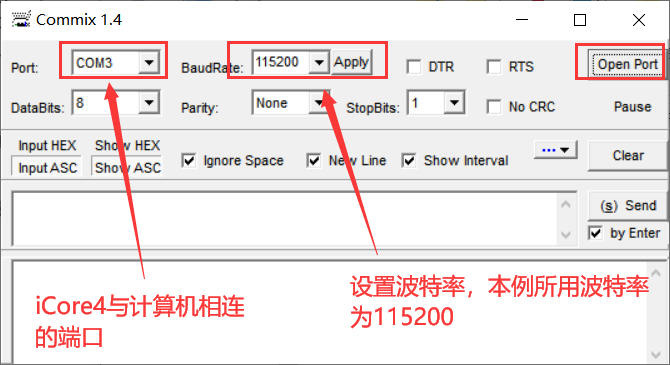

图13-2 5、打开串口精灵，找到对应口打开，如下图。
6、打开KeilMDK开发环境，并打开实验工程。
7、将ARM程序下载至iCore4。
8、打开QuartusII开发环境，并打开实验工程。
9、将FPGA程序下载至iCore4
10、输入串口命令，观察实验现象。

• 在Commix上发送命令后，对应的ARM和FPGA的LED灯亮，同时接收显示：hello
